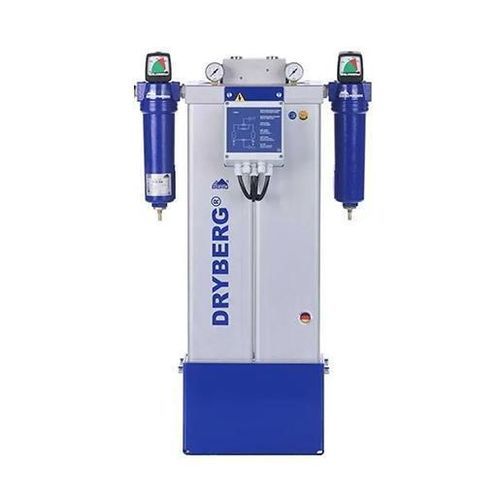

乾燥剤式圧縮空気乾燥機 DRYBERG® AD30

ヒートレス乾燥剤式乾燥剤式ヒートレス乾燥剤式

製品情報
吸着式ドライヤー DRYBERG® AD30 は、圧縮空気から水蒸気を分離して露点を低下させるために設計されています。マルチポートマニホールドにより入出口の向きを柔軟に変更でき、予め充填された乾燥材カートリッジにより水平・垂直のいずれの設置にも対応（合計20通りの構成）。マルチボルテージ設計で世界中の標準電源に直接接続可能です。

主な特徴

• 小規模な圧縮空気システム向けの加熱不要の吸着式ドライヤー（コンパクト）。
• マルチポートマニホールドにより入出口の柔軟な配置が可能（水平・垂直設置をサポート；20構成）。
• 取り扱いと交換が容易なプレロード済み吸着剤カートリッジ。
• 標準電源へ直接接続可能なマルチボルテージ対応。
• 露点低下を目的とした設計。大口径機種には活性炭オプションを用意。

技術データ（要約）
容量* [m3/m]: 0.33
定格容量* [m3/h]: 30
接続 [inch]: 1/2"
寸法 (AxBxC) [mm]: 675 x 310 x 290
質量 [kg]: 28
体積流量範囲 [m3/h]: 10.2 - 119
作動圧力 [bar]: 4 - 16
周囲温度 [°C]: 1.5 - 50

作動圧力 / 吸気温度マトリクス
作動圧力 (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
吸気温度 35°C: 0.6 0.7 0.8 1.0 1.1 1.2 1.3 1.5 1.5 1.6 1.6 1.7 1.7
吸気温度 40°C: 0.5 0.6 0.7 0.8 0.9 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.7
吸気温度 45°C: 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.0 1.1 1.2 1.3 1.4
吸気温度 50°C: 0.3 0.4 0.4 0.5 0.6 0.6 0.6 0.7 0.8 0.9 0.9 1.0 1.1

注意
DRYBERG® AD シリーズは、再生型吸着方式を採用し、プレロード済み吸着剤カートリッジを使用します。既に乾燥した空気の一部をパージ再生に用いることで、加熱なしに連続的に水分を分離し低い露点を実現します。

技術仕様

• モデルファミリー: DRYBERG® AD（コールド再生・無加熱吸着式ドライヤー）
• 定格容量 (AD30): 30 m3/h (0.33 m3/m)
• 接続口径: 1/2"
• 寸法 (AxBxC): 675 x 310 x 290 mm
• 質量: 28 kg
• 流量範囲: 10.2 - 119 m3/h
• 作動圧力範囲: 4 – 16 bar g
• 周囲温度範囲: 1.5 – 50 °C
• 設置: 水平または垂直（マルチポートにより入出力を再構成可能）
• 電源: マルチボルテージ対応で世界対応
