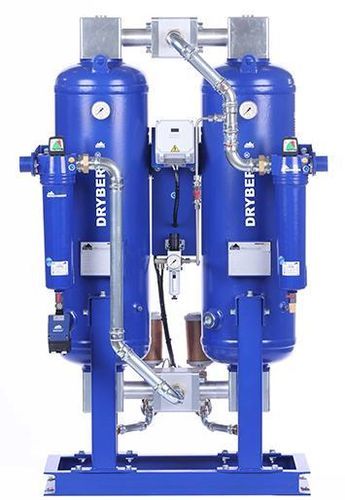

乾燥剤式圧縮空気乾燥機 DRYBERG® AD150

乾燥剤式ヒートレス乾燥剤式

製品情報
吸着式ドライヤー DRYBERG® AD150。圧縮空気中の水蒸気を連続的に除去し、圧力露点を低下させるための装置です。

説明
ADシリーズは、各列に三重の吸着ベッドを備えた2本のカラム、LCD表示付きの統合コントロール、切替弁、圧力計、支持フレーム、および専用のフィルターハウジングで構成されています。吸着は作動中のカラムで加圧下にて行われ、もう一方のカラムは既に乾燥した圧縮空気の一部を大気圧に減圧して再生します。

プロセス / 操作

• ツインカラム（二塔）方式、交互運転
• 一方のカラムが加圧下で吸着を行い、もう一方が減圧パージで再生される
• 出力の圧力低下なしに連続乾燥を実現する自動カラム切替
• サイクル監視とパラメータ調整用のLCD統合コントロール

技術データ
Capacity* [m3/m] : 2.5
Capacity* [m3/h] : 150
接続 [inch] : 1"
寸法 (A×B×C×D) [mm] : 1304 × 853 × 745 × 650
重量 [kg] : 174

露点 - 補正係数
使用温度 (°C) : -25 | -40 | -70
補正係数 : 1.1 | 1 | 0.7

電気 / フィルター / 機械データ
電圧、周波数 : 230 V、50 Hz
消費電力 : <60 W
保護等級 : IP65
フィルター（入口） : スーパーファイン - 0.01 µm
フィルター（出口） : ダストフィルター - 1 µm
スタンバイ入力 : 標準

ダウンロード / マニュアル
AD150‑1200およびコントローラ用の取扱説明書が利用可能です（製品ダウンロード参照）。

特長 / 技術仕様

• 型式: DRYBERG® AD150
• 機能: 再生型吸着により圧縮空気中の水蒸気を連続的に除去
• 設計: 各カラムに三重ベッドを備えたツインタワー式吸着式ドライヤー
• 制御: LCD表示、統合バルブおよび圧力計
• 能力: 2.5 m3/m (150 m3/h) — 計算条件を参照
• 接続: 1"
• 寸法: 1304 × 853 × 745 × 650 mm
• 質量: 174 kg
• 電源: 230 V / 50 Hz
• 消費電力: <60 W
• 保護等級: IP65
• 入口フィルター: スーパーファイン 0.01 µm
• 出口フィルター: ダストフィルター 1 µm
• 動作原理: 減圧パージによる乾燥空気での再生を伴う加圧吸着
• 注意: 能力は1 bar (abs.)、20°C、7 bar g運転圧、35°C圧縮空気入口（飽和条件）で算出
