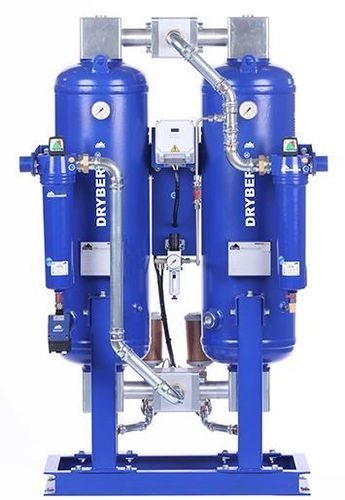

乾燥剤式圧縮空気乾燥機 DRYBERG® AD600

熱吸着パージブロワー

製品情報
吸着式ドライヤー DRYBERG® AD600。吸着方向とは逆向きのデソープションを行い、加熱されたブロワー空気と、乾燥済み圧縮空気流の緩和された一部流量による冷却を組み合わせた乾燥方式です。実績のあるプロセス技術と制御機能を組み合わせています。高流量は別途対応可能です。

プロセス / 動作原理
ADシリーズは吸着材で充填されたツインタワー構造を採用しています。片側の塔で加圧下にて吸着を行い、もう一方の塔は既に乾燥した圧縮空気の減圧された一部流を用い、加熱ブロワー空気と冷却で再生します。自動で塔を切り替えることで、ドライヤ出口での圧力損失なく連続乾燥が可能です。

補正係数 / 露点
計算条件：1 bar (abs.)、20°C。表示データは運転圧力7 bar g、圧縮空気入口温度35°C（飽和条件）での値です。
露点 - 補正係数（運転温度 °C → 補正係数）：-25 → 1.1；-40 → 1；-70 → 0.7

ダウンロード & マニュアル（例）
DRYBERG ADシリーズおよびコントローラの取扱説明書がPDFで提供されています（製品ダウンロードを参照）。

仕様・技術データ

• メーカー：BERG Kompressoren GmbH
• 型式：DRYBERG® AD600
• 製品番号 / SKU：1010770600
• 容量*: 10 m3/m（600 m3/h）
• 接続：1 1/2"
• 寸法（AxBxCxD）[mm]：2090 x 1008 x 954 x 715
• 重量：475 kg
• 計算条件：1 bar (abs.)、20°C；表示は7 bar g、入口35°C（飽和）
• 電圧 / 周波数：230 V、50 Hz
• 消費電力：< 60 W
• 保護等級：IP65
• フィルター（入口）：Superfine - 0.01 µm
• フィルター（出口）：粉塵フィルター - 1 µm
• スタンバイ入力：標準
• 再生方式：加熱ブロワー空気による逆流デソープションと、乾燥空気の緩和部分流による冷却（ADP universal）
