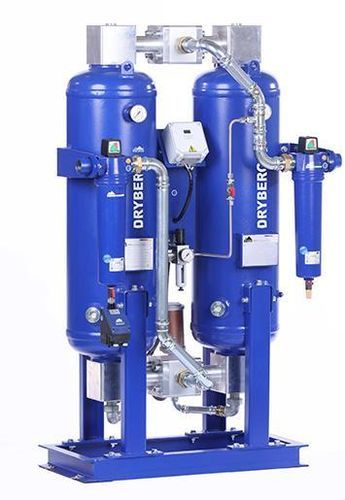

乾燥剤式圧縮空気乾燥機 DRYBERG® AD820

乾燥剤式2段

製品名
吸着式ドライヤー DRYBERG® AD820

吸着式ドライヤーの役割
再生型吸着式ドライヤーは、多孔性の乾燥剤がその多数の孔に水分を吸着・蓄積することで湿気を除去します。これにより比較的小量の乾燥剤で多量の水分を保持できます。一般的な乾燥剤にはシリカゲル、活性アルミナ、分子ふるいがあります。

動作原理
本機は二つの塔（カラム）で構成されています。第一カラムで加圧下にて吸着が行われ、第二カラムは既に乾燥した圧縮空気の一部を減圧して用いることで大気圧下で再生されます。あるカラムが飽和すると自動で切替が行われ、出口での圧力低下なく連続運転が可能です。再生は乾燥空気の一部を減圧展開させることで極めて乾燥したパージガスを得て行います。

主なデータ / 技術表
容量* [m3/m]: 13.7
容量* [m3/h]: 820
接続 [inch]: 2"
寸法 (A×B×C×D) [mm]: 1898x1173x1243x900
質量 [kg]: 718

露点 - 補正係数
基準温度 (°C): -25 | -40 | -70
対応補正係数: 1.1 | 1 | 0.7

計算条件
1 bar (abs.)、20°C を基準に算出。運転圧力 7 bar g、圧縮空気入口温度 35°C（飽和状態）を前提。

ろ過と保護
フィルター（入口）: Superfine - 0.01 μm
フィルター（出口）: ダストフィルター - 1 μm
保護等級: IP 65

電気およびその他のデータ
電圧 / 周波数: 230 V、50 Hz
消費電力: <60 W
スタンバイ入力: デフォルト

特性 / 技術仕様

• 商品名: DRYBERG® AD820
• 製品番号 / SKU: 1010770820
• ブランド: BERG Kompressoren GmbH
• 定格容量: 13.7 m3/m (820 m3/h)
• 接続: 2"
• 寸法 (A×B×C×D): 1898x1173x1243x900 mm
• 質量（仕様表）: 718 kg
• 電圧 / 周波数: 230 V、50 Hz
• 消費電力: <60 W
• 保護等級: IP65
• フィルター: 入口 Superfine 0.01 μm / 出口 ダスト 1 μm
• 圧力下の露点: -40 °C（該当する値および補正係数を参照）
