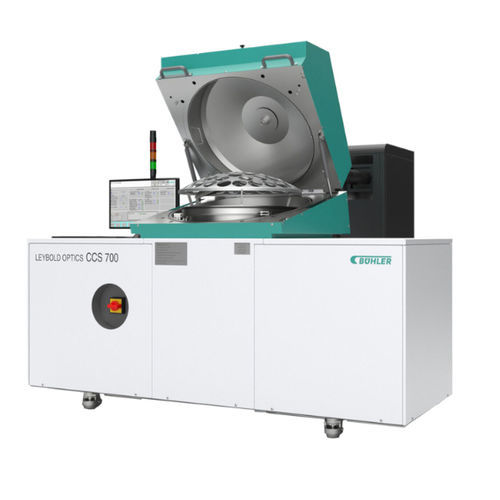

反射防止真空蒸発器 CCS series

小ロット用リフレクター

概要
LEYBOLD OPTICS CCS シリーズは、眼鏡レンズ向けの減反膜、ファッション膜、鏡面膜に対応する、コンパクトな真空薄膜コーティングシステムのシリーズです。モデルと構成により、約8時間で50〜200ペアのレンズを処理でき、小〜中規模のコーティングラボに適しています。

主な利点

• スケーラブルなモジュラー設計：初期投資を抑えて導入し、生産量や製品バリエーションの増加に合わせて段階的にアップグレードが可能です。
• 小〜中規模生産向けに最適化：広帯域減反から鏡面コーティングまでのプロセスに対応し、典型的な生産性は50〜200ペア/8時間です。
• 一貫したコーティング技術：CCS は大型の LEYBOLD OPTICS システムと同じコーティングプロセスと主要コンポーネントを採用しており、同等の膜品質を実現します。

主な特徴
モジュラー技術 — 後からのアップグレード
電子ビームガン性能、低温冷却（クライオ）やチャンバーの疎水性コーティング機能などのアップグレードが用意されており、機能・能力を段階的に拡張できます。

上部投入設計 — 操作性に優れた設計
トップローダー設計により装填・ハンドリングが容易で、標準のフルドーム生産から自動反転運転への切替を数秒で行えます。

オプション部品 — 幅広い用途に対応する柔軟性

• 2種類の基板ホルダー
• 自動反転式レンズキャリア
• 異なるレンズ径に対応する交換式ドーム

その他の機能

• 円筒形プロセスチャンバー — メンテナンスが容易で、保護シールドの取り外し・清掃が速やかに行えます。
• 独自のプロセス機器と層構成 — 電子ビームガン、熱蒸着源、イオン源などのプロセス機器や、検証済みのプロセスレシピ／カスタムソリューションが利用可能です。
• リモートサポート — ネットワーク接続に対応し、遠隔解析、詳細なデータログ、遠隔ソフトウェアアップデートが可能です。
• アップグレードパス — CCS 610 から CCS 610+、CCS 700 へのアップグレードで生産能力や機能を拡張できます。

特性 / 技術仕様

• 製品ファミリー: LEYBOLD OPTICS CCS series（眼鏡レンズ向け真空薄膜コーティングシステム）
• 用途: 減反コーティング、ファッションコーティング、鏡面コーティング
• 典型的な生産能力: モデルと構成により約50〜200ペア/8時間
• モデル例: CCS 610 — 最大約100ペア/8h、CCS 610+（クライオオプション）— 最大約150ペア/8h、CCS 700 — 最大約200ペア/8h
• 設計: モジュラー、上部投入（トップローダー）、円筒形プロセスチャンバー
• 拡張オプション: 電子ビームガンの強化、クライオ冷却、チャンバー疎水機能
• オプション機器: 各種基板ホルダー、自動反転式レンズキャリア、交換式ドーム等
• プロセスコンポーネント: 電子ビームガン、熱蒸着源、イオン源、独自の層構成
• 接続性とサポート: ネットワーク接続、リモート解析、データログ、遠隔ソフトウェア更新
• 製品コード: CUBE-00010-013
