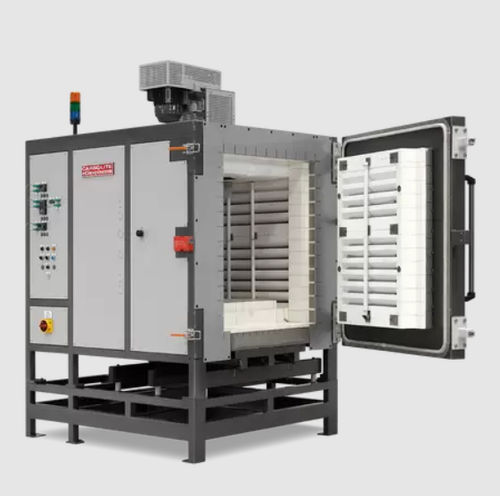

チャンバー炉 SBCF series

焼結熱処理電動

概要
SBCF大型チャンバー炉は、鋼や合金の熱処理、セラミックスの焼結、航空宇宙向け熱処理などの産業用熱処理用途向けに設計されています。モジュラー設計の立方形チャンバーを持ち、3つのサイズで提供されます。炉床は固定式が標準で、オプションのボギー炉床（軌道上で引き出し可能）を選択できます。炉床は垂直リフト方式（エレベータ炉床）にも対応可能で、その場合は扉がチャンバーの固定側となります。

標準装備

• 最大使用温度：1100 °C
• 3ゾーン制御：1 x EPC3008P1（プログラム可能）および2 x EPC3016（スレーブ）を搭載、設定値の再送信対応
• 過熱防止装置
• 指定によりAMS2750Fの要件に適合可能
• 炉床下加熱および四面の自由放射型コイルワイヤー要素
• 優れた温度均一性と制御性能
• 堅牢な構造により外装温度が安全
• 二重外装構造により外装温度が安全
• 耐摩耗性の高いシリコンカーバイド（SiC）タイル張り炉床

オプション（注文時に指定）

• 温度連動ドア（インターロック）
• ボギー炉床（軌道引き出し式）
• 均一性向上のための垂直方向エア循環ファン
• 各種計装・データ収集オプション

仕様 / 技術データ

• 型式名：SBCF
• 最大使用温度：1100 °C
• チャンバー形状：立方形
• チャンバーサイズ：モジュラー設計で3サイズを用意
• 炉床：標準は固定炉床；オプションで軌道引き出し可能なボギー炉床；垂直リフト（エレベータ炉床）オプションあり
• 炉床表面：耐摩耗性のシリコンカーバイド（SiC）タイル
• 加熱要素：炉床下加熱および四面の自由放射型コイルワイヤー要素
• 温度制御：単一または3ゾーン制御；標準3ゾーンは1 x EPC3008P1（プログラム可能）および2 x EPC3016（スレーブ）で構成、設定値の再送信対応
• 均一性オプション：指定によりAMS2750F適合可能；均一性向上のための循環ファンオプションあり
• 安全性：過熱防止装置標準搭載
• 構造：効率向上のための低熱容量断熱材、荷重／炉床部には耐久性の高い耐火材、低外装温度を実現する二重外装
• 用途：鋼・合金の熱処理、セラミックス焼結、航空宇宙用熱処理および各種産業プロセス
• 設計：特定用途や計装／データ収集オプションへの適応が容易なモジュラー設計
