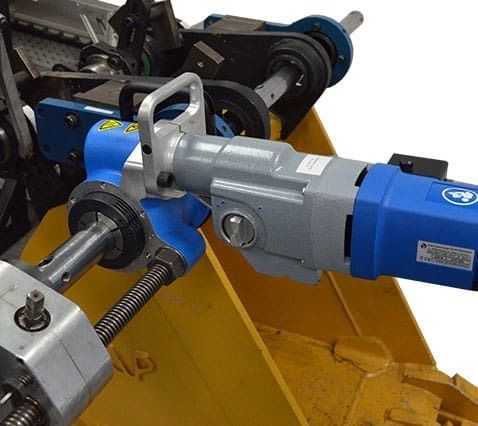

表面仕上げラインボーリングマシン BB4500

製品概要
CLIMAX BB4500 は、実績のある現場加工能力をコンパクトでコスト効率の高い構成で提供する携帯型ラインボーリングマシンです。BB5000 の代替として設計され、狭小な作業空間でのボーリングに対応する取り付け柔軟性と高精度を実現します。

主な特長

• 迅速なセットアップ — モジュラー部品、鋳鉄製セッティングコーン、球面ベアリングマウントにより素早い設置が可能。熟練オペレータの標準セットアップ時間は30分以下です。
• 高トルク — バーで100 ft·lb（135 N·m）以上。4:1 のウォームギア減速を備えた回転駆動により、全回転域でトルクが向上します。
• コンパクト設計 — 大型機が入らない狭所での作業に対応。
• 貫通バー設計 — 回転駆動部と送り装置はバー上の任意の位置（別置きも可）に取り付け可能で、取り付けの柔軟性を確保します。
• モータオプション — 電動（逆転可能）、油圧、空圧の各モータに対応。ボルト2本での迅速なモータ交換。サーボ変換キットも利用可能です。
• バーと工具 — 標準はキー付クロムめっき 1.75"（44.5 mm）バー、オプションで1.25"（31.8 mm）。バー長さは4～20 ft（1219.2～6096 mm）、1/2"または12 mm の四角孔付き。
• フィールド対応部品 — 実績ある回転駆動と軸方向送りユニット、特許取得済みの取付システムで現場作業に安定した性能を提供します。

アクセサリ（例）

• サーボモータ変換キット（1.5 kW、3.1 kW）
• ボーリング測定工具
• ボーリング用デジタルキャリパー
• マグネット式バックトラベルダイヤルインジケータ

ドキュメント（例）

• BB4500 製品パンフレット

仕様（主な項目）

• バー直径：標準 1.75"、オプション 1.25"（44.5 mm、オプション 31.8 mm）
• ボーリング径範囲：1.5 – 10"（38.1 – 254 mm）
• 最大ストローク：36"（914.4 mm）
• バーでのトルク：417 ft·lb（油圧） / 565.4 N·m
• 電源オプション：電動、空圧、油圧
