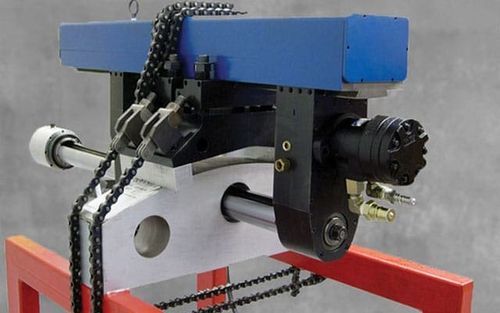

横型ボーリング機 BB5500

大きなワークピースコンパクト高精度

概要
CLIMAX BB5500は、タービンおよび大型回転機器のカップリングボルト穴の高精度ボーリング用に設計されています。大型のカップリングやフランジに適合するボルト穴を加工するために設計され、直線で円形の孔を生成してボルトの精密な嵌合を実現します。

現地加工と用途
現地での効率的な加工を目的に設計されており、BB5500は設置が迅速で、従来のボーリング機が入れない狭い場所でも確実に作動します。迅速なセットアップと再現性のある精度を実現する機能により、タービンのオーバーホールや保守時のダウンタイムを低減します。タービン用カップリングや他の大型カップリング用途に適し、停止時間および再加工を最小限に抑えます。

製品の利点

• 高出力で多用途、操作が容易。
• 一回の加工で正確に整列したボルト穴を加工。
• 長時間の研磨工程を不要にします。
• 汎用カップリング取付けシステムが市販の標準的なタービンカップリングサイズに対応。
• 測定・検査のためにセットアップを崩さずにボーリングバーを迅速に取り外し可能。
• 複数の送りオプションを提供。狭所用の反転機構を備えた機械的送りはバックスポットフェーシングや座ぐりに対応。
• 電動送りオプションは反転と工具の高速復帰を可能にします。
• 駆動オプション：空気式、油圧式、カスタム電動の各種対応。
• HSS工具または超硬工具の使用に対応。
• コンパクト設計：極めて剛性が高くコンパクトで、狭所にも適合し単独作業者でのセットアップが可能。
• 回転駆動と軸方向送りに必要な最小クリアランス：カップリングハブ外径とボルト中心間で2.0 in（50.8 mm）。

技術仕様

• モデル：BB5500
• ブランド：CLIMAX
• バー径：2.5 in またはオプション 1.875 in（63.5 mm またはオプション 47.6 mm）
• ボーリング径：2.1–4.2 in（53.3–106.7 mm）
• 最大ストローク：バーの長さ
• バー部トルク：65 ft-lb（88.1 N·m）
• 電源オプション：空気式または油圧式（カスタム電動オプションあり）
