油圧モーター油圧パワーユニット HP series

工作機械据え置き型

概要

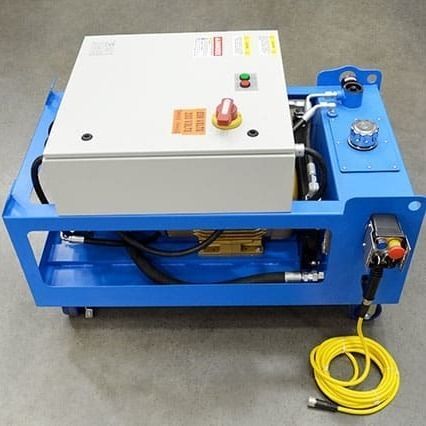

CLIMAXの油圧パワーユニットは、過酷な現場用途で使用される携帯型工作機械に対して、信頼性の高い高性能な油圧供給を行うよう設計されています。CLIMAXの加工システムをサポートするために設計されており、各ユニットは一定の流量と圧力を提供して、重作業加工、エネルギー、インフラ工事などの産業環境で安定した精密な動作を実現します。

構成

• 出力オプション：10 HP、25 HP。
• 電源電圧オプション：208–230 V、230 V、380–415 V、460 V、575 V（用途に合わせた各種配電構成に対応）。

製品の利点
品質と汎用性

• 現場での機動性を考慮した6インチ（152.4 mm）ウレタンキャスター装備の堅牢フレーム。
• 用途に応じた10または25 HPの出力と幅広い電源電圧のサポート。
• 狭所での操作を容易にするリモートペンダント。
• 直線フライス機向けに標準で3軸ペンダントコントロールを搭載。
• ホースの迅速接続を可能にするクイックディスコネクト継手（Parker 60シリーズまたはISO 16028互換のフラットフェイス非漏洩継手）。
• 閉じ込められた圧力を解放する手動ダンプバルブにより、ホース接続を迅速かつ安全に行えます。

信頼性の高い性能

• 可変容量ポンプにより出力と性能が向上し、速度制御が精密に行えます。全回転域でフルトルクを供給します。
• HP1000およびHP2500モデルには対抗バルブを標準装備し、切断の中断や上げ下げ動作時に安定した運転を確保します。
• ファン冷却式熱交換器により油の過熱と出力低下を防ぎます。
• フィルター交換時期を視覚的に確認できるビルトインのフィルターゲージ。

内蔵の安全機能

• Hydraulic lock（HP1000およびHP2500）は工具のドリフトやたわみを防止し、ペンダントのスタートボタン押下で自動的に解除されます。
• OSHA要件に準拠した主電源のロック機能付き切断スイッチ。
• NEC規定に準拠して分岐回路を保護する主遮断器。
• 作業者の安全のためのシステムリリーフバルブおよびシステム圧力計を内蔵。
• 相順監視装置はポンプの逆回転、単相運転、重大な電圧不均衡から保護します。
• CE認証およびOSHA、NFPA 70、NFPA 79の準拠。

仕様（表）
出力：10 HPおよび25 HP
一般指針：1 HP（746 ワット）= 1500 psi（103 bar）で 1 gpm
実際の式：1 HP = psi x gpm / 1714
例：1500 psi（103 bar）× 1 gpm / 1714 = 0.875 HP

技術仕様

• 出力オプション：10 HP、25 HP。
• 電源電圧オプション：208–230 V、230 V、380–415 V、460 V、575 V（国別構成あり）。
• 全回転域でフルトルクを供給する可変容量油圧ポンプ。
• HP1000およびHP2500には標準で対抗（カウンターバランス）バルブを装備。
• 3軸ペンダントコントロール（直線フライス用標準）およびリモートペンダント操作。
• クイックディスコネクト継手：Parker 60シリーズまたはISO 16028フラットフェイス非漏洩タイプ。
• 安全なホース接続のための手動ダンプバルブ。
• 油の過熱を防ぐファン冷却式熱交換器。
• フィルター要素交換を示すビルトインのフィルターゲージ。
• 工具のドリフト防止機能（HP1000/HP2500）。
• 電気安全のためのロック付き切断スイッチおよび主遮断器。
• 逆回転および単相運転からの保護用相順モニタ。
• 適合：CE、OSHA、NFPA 70、NFPA 79。
• 重作業、エネルギー、インフラ現場での携帯型工作機械支援用に設計。
