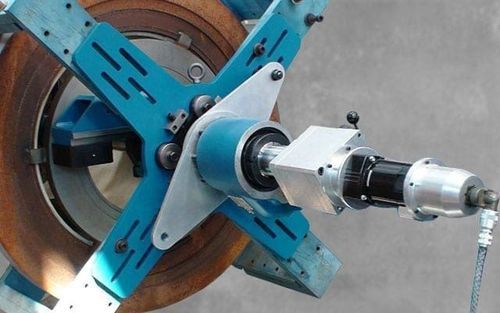

表面仕上げラインボーリングマシン BB6100

概要
CLIMAX BB6100 は可搬式のトラベリングヘッド方式ラインボーリングマシンで、コンパクトかつモジュラー設計により精密加工を実現します。現場・工場の保守、修理、量産用途に対応し、幅広いボーリング径で精度と剛性を維持します。フェーシング用アタッチメントとモジュール設計により、セットアップと分解作業を短縮できます。

製品の利点

• 高出力かつコンパクト：現場対応のポータブル設計。11.3 in³ (185.3 cm³) 油圧モーターを採用し、参照稼働条件で33 rpm時に1435 ft•lb (1945.6 N•m) のトルクを発生。
• 幅広い加工レンジ：ボーリング径 8.8–40.8" (223.5–1036.3 mm)、フェーシング範囲（アタッチメント使用時）7.5–42.1" (190.5–1069.3 mm)。オプションの二重作用ボーリング/フェーシングアームで工具切替不要の複合加工が可能。
• 簡易セットアップ：IDおよびエンドマウントベアリングは球面テーパーローラーベアリングを採用しバーの着脱が容易。設置時の誤差は最大1.5°まで許容。エンドマウントは±0.625" (15.9 mm) の微調整でセンタリング可能。
• 工具の柔軟性：Net Fit ツールキャリアは標準的な3/4" (19.1 mm) 四角シャンク工具に対応。工具ポストは回転可能で、前後ヘッド構成により同時に2つのボーリングヘッドを使用可能。
• 保守性と高品質設計：モジュラー式ツールキャリアが摺動案内で加工力をバーに伝達。クロームバーは1フィートあたり0.001"（304.8 mm当たり0.0254）以内の直進性。取り外し可能な半ナットやバックラッシュ調整機構で現場調整が可能。

主な仕様
SPECIFICATIONS | INCH | METRIC
バー径 | 3.5" | 88.9 mm
ボーリング径 | 8.8 – 40.8" | 223.5 – 1036.3 mm
最大ストローク | length of bar | length of bar
バーでのトルク | 470 – 1820 ft‑lb | 637.2 – 2467.6 N•m
電源方式 | 油圧 | 油圧

特長 / 技術仕様

• モデル：CLIMAX BB6100
• バー径：3.5" (88.9 mm)
• ボーリング径：8.8 – 40.8" (223.5 – 1036.3 mm)
• 最大ストローク：バー長さ（設置により構成）
• バーでのトルク：470 – 1820 ft‑lb (637.2 – 2467.6 N•m)
• 油圧モーター：11.3 in³ (185.3 cm³)、参照条件で33 rpm時に1435 ft•lb (1945.6 N•m)
• フェーシング範囲（アタッチメント使用時）：7.5 – 42.1" (190.5 – 1069.3 mm)
• 工具：3/4" (19.1 mm) 四角シャンク対応；Net Fit ツールキャリア、調整可能なガイドシュと取り外し可能な半ナット
• ベアリング：ID/エンドマウントに球面テーパーローラーベアリング；エンド調整 ±0.625" (15.9 mm)
• 構造：モジュラー設計；クロームバー直進性 0.001"/ft (0.0254/304.8 mm)；バックラッシュ調整ナットで現場調整可能
