表面仕上げラインボーリングマシン BB7100

製品概要

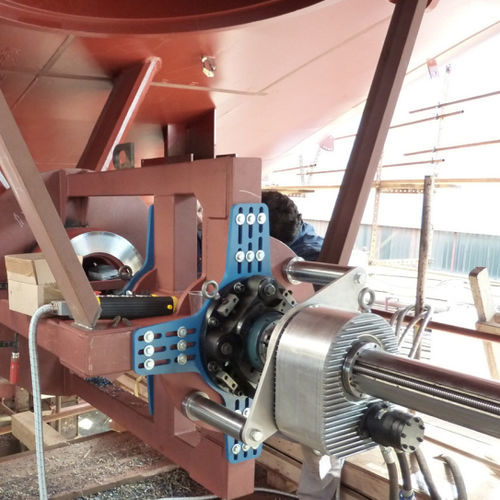

CLIMAX BB7100 は、重機修理、産業保全、製造向けに設計されたモジュラー式の高容量ラインボーリングマシンです。ボーリングの往復はバーの長さのみで制限され、モジュラーのベアリング支持と交換可能なコンポーネントにより、現場または工場での迅速な構成が可能です。

製品の利点

• 据え置き機に匹敵する出力を備えた可搬設計：大径ボーリングに対応する高トルクをバーに伝達する油圧駆動。
• 高トルク油圧モーター（例：11.3 in³ / 185 cm³、約2280 ft‑lb / 3090 N•m @ 29 rpm）。
• 広い加工範囲：ボア径 10.25–58.25 in (260.4–1479.6 mm)、面取り範囲 9.6–62.5 in (243.8–1587.5 mm)。
• モジュール式のコンパクトな構成で素早いセットアップが可能。多くの部品は手で持ち上げられる設計でダウンタイムを短縮。
• オプションの二重動作ボーリング/面取りアームや、同時運転が可能な二頭運転に対応。
• クローム処理されたガンドリルバーは直線性 0.001 in/ft、光学ターゲットオプションあり。
• 業界標準の工具（1 in / 25.4 mm 四角シャンク）に対応。現場調整可能な半ナットおよびバックラッシュ調整機構を備える。

設計と機能

• 分割フレームのモジュラー工具キャリアにより、調整可能なガイドシューで加工力を直接バーに伝達。
• IDおよびエンドマウントベアリングは球面テーパーローラーベアリングを採用；エンドマウントは±0.625 in (15.9 mm)で微調整可能。
• ボーリング/面取りアームには全長四角ガイドを採用し、任意位置への迅速な位置決めが可能；工具ポストは回転して柔軟なセットアップに対応。
• Net-fit 工具キャリアは面取り時にクランプ可能、またはボーリング用に調整してクリアランスを除去し剛性を最大化。

仕様
バー径：5 in (127 mm)
ボア径：10.25 – 58.25 in (260.4 – 1479.6 mm)
最大行程：バー長により制限
バーでのトルク：750 – 2900 ft‑lb (1020 – 3930 N•m)
駆動方式：油圧

技術仕様

• 型式：BB7100
• バー径：5 in (127 mm)
• ボア径範囲：10.25 – 58.25 in (260.4 – 1479.6 mm)
• 最大行程：バー長に依存する全長能力
• バーでのトルク：750 – 2900 ft‑lb (1020 – 3930 N•m)
• 駆動オプション：油圧モーター（例：11.3 in³ / 185 cm³）
• 3つの交換可能なベアリング支持アセンブリを備えたモジュラー設計
• オプションの二重動作ボーリング/面取りアーム；二頭運転に対応
• 業界標準の工具を受け入れる、1 in (25.4 mm) 四角シャンク
• クローム、ガンドリルバー；光学ターゲットオプションあり
