表面仕上げラインボーリングマシン BB8100

概要

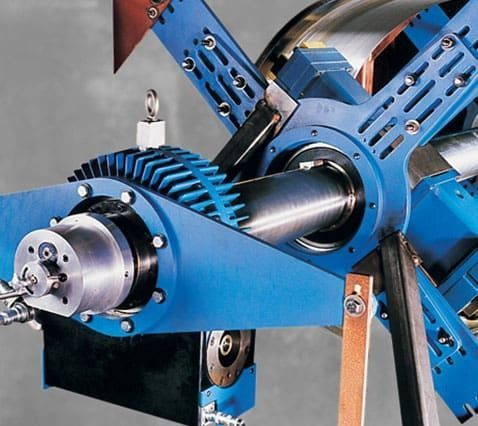

CLIMAX BB8100 は、現場および工場での精密ラインボーリングに対応するポータブルで多用途な機種です。迅速かつ柔軟なセットアップを想定して設計されており、高い出力重量比と高速作動により生産性を向上させます。コンパクトでモジュール式の構造により迅速な動員、短い準備時間、幅広い修理・製造作業での厳しい加工公差の維持が可能です。

能力と用途
大規模な作業向けに設計された BB8100 は、直径14.5～85.6インチ（368.3～2174.2 mm）のボア加工に対応します。大きな加工能力を効率的な設置形状に収めることでダウンタイムを最小化し、加工性能を最大化します。重機修理、建設、鉱業、産業保守に適しています。

主な特長

• 現場および工場での使用を想定したポータブルなラインボーリングソリューション。モジュール式部品で迅速にセットアップ可能。
• 油圧モーターオプション：例）排気量11.3 in³（185.3 cm³）でバーで約4783 ft•lb（6484.9 N•m）のトルクを15.1 rpmで発生。
• ボア径：14.5～85.6 in（368.3～2174.2 mm）；フェーシング能力：14～97.7 in（355.6～2481.6 mm、フェーシング付属品時）。
• IDおよびエンドマウントベアリングは球面テーパーローラーベアリングを使用；エンドマウントはバーの中心出しに対し±0.25 in（6.35 mm）調整可能。
• オプションの二重作動ボーリング／フェーシングアームによりフェーシング範囲を拡大し、装置切替なしでボーリングとフェーシングを実行可能。アーム全長にわたるスクエアウェイで迅速な位置決め。
• 取り付けを簡素化する分割フレームの Net‑fit ツールキャリア；フェーシング時はバーにクランプ、ネットフィット加工時は調整可能。調整／着脱可能なハーフナットで柔軟性を確保。
• 前後ボーリングヘッド構成をサポート（前後同時に2基のヘッド使用可能）。
• 業界標準の1 in（25.4 mm）スクエアシャンク工具に対応する多用途ツールホルダ；アームのツールポストは回転可能で一部の片持ち構成にも対応。
• モジュラー式ツールキャリアは調整可能なガイドシューで力をボーリングバーに伝達し剛性を向上。
• 硬質クロムメッキバーは直進度 0.001 in／ft（0.0254／304.8 mm）以内；オプションで光学ターゲット付きガンドリルバーあり。
• 現場でのバックラッシュ調整用ナットにより遊びを除去し寿命を延ばすことが可能。

仕様（表）
SPECIFICATIONS | INCH | METRIC
バー径 | 8 in | 203.2 mm
ボア径 | 14.5 – 85.6 in | 368.3 – 2174.2 mm
最大ストローク | バー長さ | バー長さ
バーでのトルク | 3350 – 6068 ft•lb | 4542 – 8227 N•m
駆動オプション | 油圧 | 油圧

技術的注意点と機能

• 分割フレームの Net‑fit ツールキャリアにより設置を簡素化し、バーへのクランプ固定が可能。
• 取り外し可能なハーフナットで複数穴の加工やツールキャリアの脱着が容易。
• ボーリング／フェーシングアームには全長スクエアウェイを備え、迅速な位置決めと確実なクランプを実現。
• ツールホルダは1 in（25.4 mm）スクエアシャンク工具に対応；回転式ツールポストにより多様なセットアップが可能。
• オプション：二重作動ボーリング／フェーシングアーム、フェーシングアタッチメント、軸方向送りユニット、測定表示器、ガンドリルバー用光学ターゲットなど。

技術仕様

• モデル：BB8100
• ブランド：CLIMAX
• バー径：8 in（203.2 mm）
• ボア径：14.5 – 85.6 in（368.3 – 2174.2 mm）
• フェーシング範囲（アタッチメント使用時）：14 – 97.7 in（355.6 – 2481.6 mm）
• バーでのトルク：3350 – 6068 ft•lb（4542 – 8227 N•m）
• 駆動オプション：油圧（例：11.3 in³ / 185.3 cm³ 油圧モーターで約4783 ft•lb / 6484.9 N•m @ 15.1 rpm）
• 工具：1 in（25.4 mm）スクエアシャンクを受け入れ、前後ヘッド構成をサポート
• 構造：硬質クロムメッキバー；オプションのガンドリルバーと光学ターゲット；調整/着脱式ハーフナット；バックラッシュ調整ナット
• 典型的用途：重機修理、建設、鉱業、産業保守
