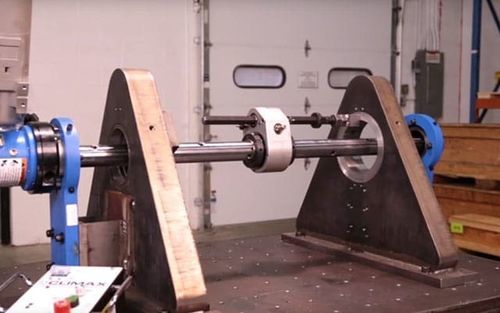

表面仕上げラインボーリングマシン BB5000

ドリル溶接オーバーレイ用

概要
CLIMAX BB5000 は、狭隘空間でのラインボーリング、ブラインドボーリング、ドリリング、フェーシング、バルブ修理向けに設計されたコンパクトで多用途、高トルクの現場加工システムです。スルーバー（バー貫通）設計とモジュール式コンポーネントにより、厳しい産業現場での加工に必要な出力と位置精度を提供します。

用途
建設、採掘、エネルギー、重工業などの現場修理、保守、製造加工に使用されます。アクセスが制限される現場でのボアの再仕上げ、バルブシート、ピン穴などのインプレース加工に対応します。

主な特徴

• 鋳鉄製セットアップコーンと特許取得済みの球面ベアリングマウントを用いたモジュール式で迅速なセットアップ。
• 最大5°のベアリングずれを許容する特許球面ベアリングマウントにより治具の自由度が向上。
• 高トルク性能：回転駆動ユニットはバーで最大650 ft‑lbs（881 N·m）を発生可能。標準減速比4:1、オプションで12:1またはウォームギアを選択可。
• スルーバー設計により、ドライブ／フィードユニットをバーの任意位置に配置可能。ベアリング間に配置して極めて狭いスペースでも使用可能。
• 電動（可逆）、サーボ、油圧、エアなど複数の駆動仕様に対応。電動モーターは二本ボルトで交換可能、サーボ変換キットも用意。
• コンパクトな設計で低クリアランス環境に適合。4〜24 ft のバー長が選択可能で、矯正済バーに½"（12 mm）四角形工具穴を備える。
• ブラインドボーリング、ドリル、フェーシング、バルブ修理、CLIMAX Auto Bore Welders とのクイックインターフェース用アクセサリをラインナップ。

セットアップと生産性

• 熟練オペレータでの典型的なセットアップ時間は30分以下。
• 耐荷重球面ベアリングマウントによりワークへの剛性ある再現性の高い固定が可能となり、加工精度と生産性が向上。

ドキュメントとサポート（提供資料）

• BB5000 ラインボーリングマシンのパンフレット／データシート。
• BB4500 および BB5000 対応の操作マニュアル。
• アクセサリ／キット資料：サーボ変換キット、120V ボーリングキット、軸方向ユニットの現地サービスキット、片持ちマウント、フェーシングヘッド、マイクロアジャストボーリングヘッド、電動速度調整器など。

技術仕様（要約）

• バー径：標準 2.25" またはオプション 1.25"（57.2 mm または 31.8 mm）。
• ボーリング径範囲：1.5 – 24"（38.1 – 609.6 mm）。
• 最大ストローク：36"（914.4 mm）。
• バーでのトルク：表の公称値 40 ft‑lb（54.2 N·m）；駆動ユニットはギア選択により最大 650 ft‑lbs（881 N·m）を供給可能。
• 動力オプション：電動（可逆）、サーボ、油圧、空気。
• バー長さ：4 – 24 ft（1,219.2 – 7,315.2 mm）；矯正済バー、½" または 12 mm の四角形工具穴。
