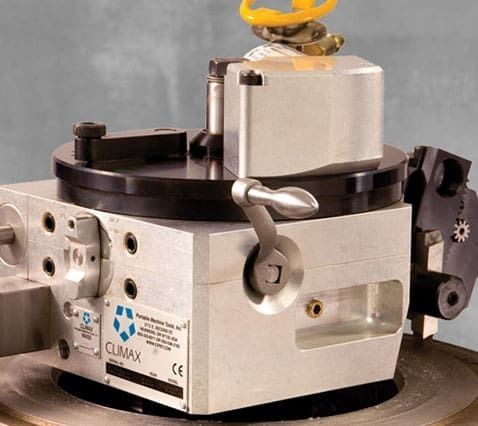

携帯型面取り盤 FF5000

IDクランプ空圧式

製品概要
CLIMAX FF5000は、現場および工場での迅速かつ正確なフランジ面加工向けに設計されたコンパクトで低プロファイルの空気式フランジ面削り機です。二分割の取り付けチャックにより、素早いセットアップと精密なアライメントが可能で、保守・修理時のダウンタイムを短縮します。携帯性を重視して設計されており、狭小な作業領域での使用に適し、バルブ、配管、ポンプのフランジに対して面削り、面取り、旋削の精密加工を実行します。面加工能力：5–24インチ（127–609.6 mm）。

適用例

• バルブ、配管、ポンプのフランジの精密面削り
• フランジの面取りおよび旋削作業
• 携帯性と低プロファイルが求められる現場および工場での保守・修理

製品の利点

• 素早いセットアップと取り外し：取り付けチャックは独立式。センタリングとレベリングはチャック上で行い、ボルトを1本緩めるだけでアライメントやキャリブレーションを崩さずに本体を取り外せます。
• 軽量：本体約60 lb（27.2 kg）、最小の取り付けチャック約5 lb（2.2 kg）。
• 低プロファイル：直角モーターマウントにより、フランジ上方への突出はわずか7.6インチ（193.0 mm）です。
• 安全で静かな作動：固定式送り速度セレクタ；可動部に触れることなく操作可能；排気は本体を通して導くことで防音効果を高めています。
• 簡素化された操作：ラジアル双方向送りまたは垂直下送りを切替える単一セレクタスイッチ；クランプジョーと本体引きボルトに共通のレンチサイズ。
• 面取り・溝切り能力：複合工具ヘッドと下送りにより角度切削や溝加工が可能です。

技術仕様

• モデル：FF5000
• 面加工径：5–24インチ（127–609.6 mm）
• フライス径：該当なし
• ID取り付け径：5–18インチ（88.9–457.2 mm）
• OD取り付け径（代替）：19インチ（482.6 mm）
• 動力オプション：空気式（Pneumatic）
• 本体重量：60 lb（27.2 kg）
• 最小取り付けチャック重量：約5 lb（2.2 kg）
• フランジ上方突出量：7.6インチ（193.0 mm）
• 送り選択：固定式送り速度セレクタ；ラジアル双方向または垂直下送りを切替える単一セレクタ
• 工具：複合工具ヘッドと下送りによる面取りおよび溝加工
