IDクランプ面取り盤 FF7200

油圧式空圧式

製品概要

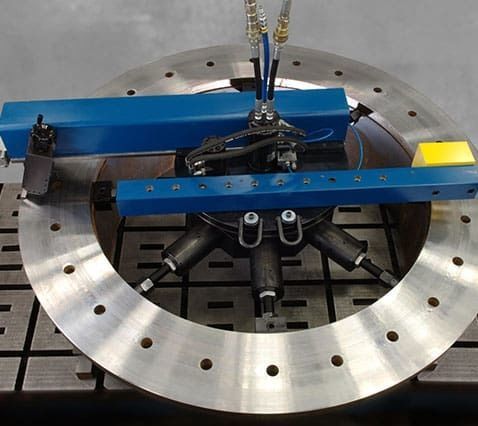

CLIMAX FF7200 は大型径部品の現地修理や重工業向けの高耐久フランジ面取り・フライス加工機です。面取り範囲は30–72 in (762–1828.8 mm)、フライス範囲は35–72 in (889–1828.8 mm)で、製油所、発電所、造船所、重工業の現場で使用されます。

操作系と汎用性
360°回転ツールヘッド、無段階可変の送り速度、遠隔調整可能な送り制御を備え、稼働中の半径・軸方向送りを安全に素早く変更できます。チャック式締結は取り外し可能で面付け取付に対応。空気式／油圧式駆動や、研削・裏面加工アタッチメントのオプションを用意しています。

主な特徴

• 大型フランジの面取りおよびフライス加工に対応
• 面取り範囲：30–72 in (762–1828.8 mm)
• フライス範囲：35–72 in (889–1828.8 mm)
• 360°回転ツールヘッドで面取り、Oリング溝、レンズリング、角面等の加工が可能
• 無段階可変の送りと遠隔調整機能
• 空気式または油圧式の駆動オプション
• 面付け用にチャック取り外し可能
• 研削および裏面加工アタッチメントの選択可能
• レンタル対応

製品の利点

• 堅牢な設計：大型の重荷重用ベアリングと過大指定のリングギアにより、高トルク耐性と全作業範囲での高い剛性を実現し、ボルト穴パターン上での加工も可能。
• 柔軟な送り：空気式送り箱による放射方向・軸方向の送り、手動送りでの迅速な位置決め、逆転可能な送り箱の配置により0.002–0.035 in/rev (0.05–0.89 mm/rev) の無段階送りが可能。
• 迅速なセットアップ：モジュラー設計で部品の着脱が容易、簡素化されたチャックシステムとクイックレベル調整脚により導入と保管が容易。

仕様
面取り径 | 30–72 in | 762–1828.8 mm
フライス径 | 35–72 in | 889–1828.8 mm
ID取付径 | 30–72 in | 762–1828.8 mm
OD取付径 | 該当なし | 該当なし
駆動オプション | 空気式または油圧式 | 空気式または油圧式

技術仕様

• 型式: FF7200
• 面取り範囲: 30–72 in (762–1828.8 mm)
• フライス範囲: 35–72 in (889–1828.8 mm)
• ID取付範囲: 30–72 in (762–1828.8 mm)
• OD取付: 該当なし
• 送り速度: 0.002–0.035 in/rev (0.05–0.89 mm/rev)
• 360°回転ツールヘッド
• オプション: 研削および裏面加工アタッチメント
• 駆動オプション: 空気式または油圧式
