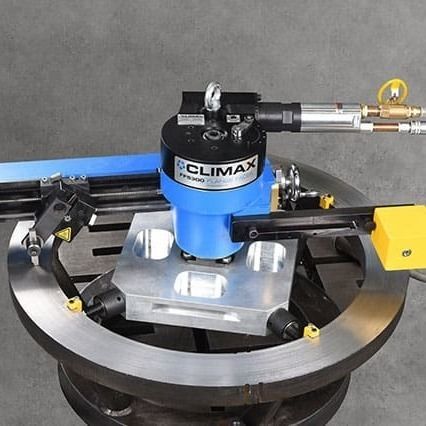

携帯型面取り盤 FF5300

IDクランプ空圧式

概要 40年以上にわたるフランジフェーシングの経験から鍛え上げられたCLIMAX FF5300フランジフェーサーは、モジュラー設計と交換可能なターニングアームにより、正確な制御と表面仕上げを維持しながらフェーシング能力を40インチ（1,016 mm）まで拡張した、コンパクトで高性能なフランジフェーシングマシンです。迅速なセットアップと簡単な操作のために設計された FF5300 は、バルブ、パイプ、およびポンプのフランジのフェーシング、開先加工、および旋盤加工を行い、工場と現場の両方の作業に適しています。最小スイング径は 22.75 インチ (577.9 mm) で、フェーシング範囲は 5.7 ～ 40 インチ (144.8 ～ 1,016 mm) です。 製品の利点

• 加工性能：頑丈な加工アームは、全機械範囲にわたって剛性が高く、一貫した切削を提供します。
• 空気圧式2.4 HPモーターにより、速度を向上し、より高い金属除去率を実現します。
• モジュール性：交換可能な加工アームにより、限られたスペースでの操作が可能で、5.7～40インチ（144.8～1,016mm）、複数の機械を必要とする用途に対応します。
• 可変軸方向およびラジアル送り速度制御により、オペレーターが簡単に調整でき、安定した工具かみ合わせを実現します。
• ツールヘッドとツールビットは360°回転し、面取り、Oリング溝、RTJ溝、レンズリングなどの角度加工が可能です。
• 調整可能なチャッキングシステムとクイック接続チャック脚により、素早いセットアップが可能。
• 調整可能な加工アームとカウンターウェイトアームにより、必要なスイングクリアランスと完璧に近い回転バランスを実現。
• 安全機能：作業者の手をふさがないようにする自動送り、空気喪失後の意図しない再起動を防ぐ低圧安全インターロック、迅速な停止と制御された再起動を可能にするEストップ
• 持ち運びを容易にする軽量モジュラー部品。
• ISO 9001:2015規格に準拠して製造され、世界市場向けにCE認証を取得。 技術仕様
  • モデル：FF5300
  • 対面直径（標準）： 5.7-32インチ（144.8-812.8mm）
  • 対向直径（アーム延長時）： 5.7～40インチ（144.8～1,016mm）
  • IDマウント径：5.7～35.8インチ（144.8～909.3mm）
  • ODマウント径：IDマウントのみ
  • 最小スイング径（標準）： 22.75インチ（577.9mm）
  • 最小スイング径（拡張アーム付き）： 26.25インチ（666.8mm）
  • 電源オプション：空圧式（2.4 HPモーター）
  • ツールホルダー：最大0.5インチ（12.7 mm）角シャンク（HSSまたは超硬）
  • 作業範囲： 5.7～40インチ（144.8～1,016mm）（構成による）
