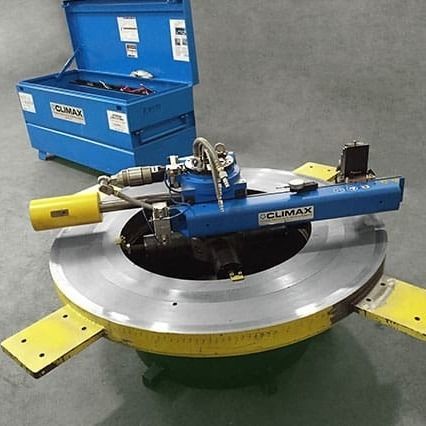

IDクランプ面取り盤 FF6300

油圧式空圧式

製品概要
CLIMAX FF6300 フランジフェーサーは、高トルクのフランジ面研削を現場で実行するための性能、汎用性、安全性を備えています。フランジの再面取りやシール面・支持面の修復を迅速に行うよう設計され、稼働停止時間を最小限に抑えつつ精密な加工結果を提供します。

主要機能

• ID（内径）、OD（外径）、表面取付けの各構成に対応し、構成切替が迅速です。
• 加工直径範囲は11.8～60インチ（299.7～1524.0 mm）で幅広いフランジ径に対応します。
• 高トルクで過酷な現場作業に適した加工能力を備えます。

製品の利点

• 広い加工範囲（約12～60インチ／304～1524 mm）により多用途で使用可能です。
• 可変送り制御により切削送り量を容易に調整できます。
• チェーンクランプアセンブリによりOD取付け時の溶接不要な固定が可能です。
• 工具ヘッドと工具は360°回転し、面取り、Oリング溝、レンズリング等の角度付き加工に対応します。
• チューブシート等の裏側加工用のバックフェーシング取り付けオプションがあります。
• モジュラーで軽量な構成部品により据付、輸送、保管が容易です。
• 作業条件に応じて空気式または油圧式の駆動オプションがあります。

堅牢な設計と性能

• 高耐久ベアリングにより剛性と信頼性のある加工が可能で、ボルト穴パターン上でも安定します。
• レベリング足付きチャッキングシステムにより迅速で正確な据付が可能です。
• モジュラーチャックは本体から分離して取り付け可能で、調整が容易です。
• ウォームギア駆動は滑らかな動作と低バックラッシュを実現し、切断の中断や高い材料除去率に対応します。

作業者の安全と取り扱い

• 送り系の遠隔オン/オフ制御により作業者の手を可動部から遠ざけます。
• 複数の揚重ポイントにより、すべての向きでバランス良く吊り上げ・据付が行え、機械の配置が容易になります。

仕様（表）
SPECIFICATIONS | INCH | METRIC
ID Facing Diameter | 11.8 – 60 in | 299.7 – 1524.0 mm
Milling Diameter | N/A | N/A
ID Mounting Diameter | 11.8 – 57.5 in | 299.7 – 1460.5 mm
OD Facing Diameter | 8.5 – 60 in | 215.9 – 1524.0 mm
OD Mounting Diameter | 38.1 – 63.8 in | 967.7 – 1620.5 mm
Power Option | Pneumatic or Hydraulic | Pneumatic or Hydraulic

技術仕様

• 型式: FF6300
• ID加工径: 11.8 – 60インチ (299.7 – 1524.0 mm)
• OD加工径: 8.5 – 60インチ (215.9 – 1524.0 mm)
• ID取付径: 11.8 – 57.5インチ (299.7 – 1460.5 mm)
• OD取付径: 38.1 – 63.8インチ (967.7 – 1620.5 mm)
• 駆動オプション: 空気式または油圧式
• 可変送り制御
• OD取付け用チェーンクランプ（溶接不要）
• 360°回転可能な工具ヘッドで角度付き加工に対応
• チューブシート用バックフェーシングオプション
• モジュラーで軽量な構成部品により輸送・据付が容易
• 高耐久ベアリングとウォームギア駆動により低バックラッシュ・高トルクを実現
• 送りの遠隔制御および複数の揚重ポイントで安全な取扱いをサポート
