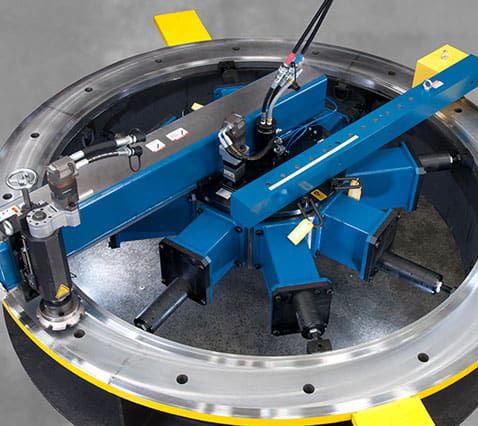

IDクランプ面取り盤 FF8200

油圧式空圧式

概要 CLIMAX FF8200 は大型フランジの端面加工用に設計されたフランジ面削り機です。剛性の高い構造、簡易な位置決め、安定した回転により、現場での垂直フランジ加工でも平坦で精密な仕上がりを実現します。ID、OD、面取付けの各取り付けが可能で、発電、石油・ガス、風力タワー、重金属加工などに適しています。

製品の利点

• 堅牢な機械設計：大型の重荷重ベアリングと過大径のリングギアにより高トルクに耐え、全加工範囲で高い剛性と高品質な表面仕上げが可能です。ボルト穴パターン上の加工にも対応します。
• 高い柔軟性と多用途性：工具ヘッドは360°回転し、面取り、Oリング溝、レンズリングなどの角度面を加工可能。空圧式フィードボックスで径方向および軸方向の送りが可能で、遠隔調整により無段変速（0.002–0.035 in/rev = 0.0508–0.889 mm/rev）を実現。逆転可能なフィードボックスと手動送りによる迅速な位置決めが可能。精密下送りボールスクリューによるフライスオプションあり。
• 迅速なセットアップと現場での取り扱い：モジュール式設計、前面取付け用の着脱可能チャッキングシステム、クイック調整レベリングフットにより、輸送・設置・分解が容易です。

仕様 SPECIFICATIONS | INCH | METRIC
面加工径 | 45 – 120 in | 1143 – 3048 mm
フライス径 | 45 – 120 in | 1143 – 3048 mm
ID取付径 | 45 – 120 in | 1143 – 3048 mm
OD取付径 | 89.8 – 136.4 in | 2280.9 – 3464.6 mm
動力オプション | 空圧式または油圧式 | 空圧式または油圧式

機能 / 技術仕様

• 型式：FF8200
• 面加工・フライス範囲：45–120 in（1143–3048 mm）
• ID取付範囲：45–120 in（1143–3048 mm）
• OD取付範囲：89.8–136.4 in（2280.9–3464.6 mm）
• 工具ヘッド回転：360°フル回転
• 送りシステム：遠隔調整可能な空圧式フィードボックス；無段変速送り 0.002–0.035 in/rev（0.0508–0.889 mm/rev）
• 送り機能：径方向・軸方向の送り；フィードボックスは可逆；手動送り可能
• 駆動オプション：空圧式または油圧式
• オプション：面取付け用着脱式チャッキングシステム、精密下送りボールスクリューによるフライスオプション、熱交換器修理用の背面アタッチメント
• 設計の特長：ヘビーデューティーなベアリング、過大径リングギア、モジュール式構造、クイック調整レベリングフット
