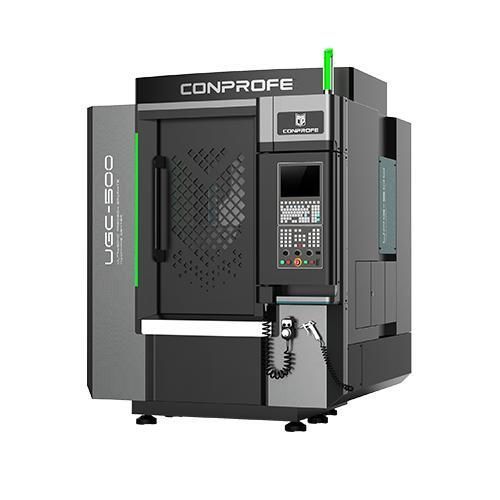

3軸マシニングセンタ UGC-500縦型セラミック用カーボンファイバー強化複合材
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- カーボンファイバー強化複合材, セラミック用
- タイプ
- ガントリー型
- ツールステーション数
- 12ツールステーション, 14ツール
- その他の特徴
- 高出力, 高精度, 高剛性, 超音波
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
230 mm
(9.06 in)- 回転速度
24,000 rpm, 30,000 rpm, 32,000 rpm, 40,000 rpm
(150,796 rad.min-1, 188,496 rad.min-1, 201,062 rad.min-1, 251,327 rad.min-1)- 出力
7.5 kW, 8 kW
(10.2 hp, 10.88 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 m/min
- Z軸の移動速度
10 m/min
- 位置決め精度
0.003 mm
(0.00012 in)- 繰返し精度
0.002 mm
(0.00008 in)- 総重量
3,500 kg
(7,716.18 lb)- 全長
1,805 mm
(71.1 in)- 全幅
1,890 mm
(74.4 in)- 全高
2,350 mm
(92.5 in)
詳細
製品概要
シーリング
製品の特長
適用事例
仕様 / 技術データ
- 大型断面のクロスビームを備えた剛性の高い一体型ガントリー構造により構造安定性を確保
- 部品および機械全体の変形解析を含むFEMによる鋳物構造最適化で変形を抑制し剛性を向上
- 高剛性リニアローラガイド、永久磁石同期式高出力スピンドル、可変周波数チラーによるスピンドル熱膨張の安定化
シーリング
- X/Y軸：多層ベロー保護、板金ラビリンス構造、陽圧エアフローによるシーリング；Z軸：環状ベロー保護
- 工具マガジン：エアブロー機能付きの完全閉鎖式装甲ベロー
- 電気箱：シール材付き完全密閉構造および空調冷却
- スピンドル：ラビリンス構造、陽圧エアフロー、シーリングリング等の多重シール
製品の特長
- 大型断面クロスビームを持つ一体型ガントリー設計で安定した剛性を実現
- FEM最適化鋳物で部品・機械全体の変形を低減
- 複数吸引口と内部清掃用ハンドヘルドクリーナーを備えた高性能集塵システム
- ステンレス板金ベースにより粉じんの付着を低減
- 多層ベローと板金ラビリンスによりリニアローラガイドの汚染を防止
適用事例
- 石墨（グラファイト）、グリーンセラミックス、炭素繊維複合材などの硬脆材料、複合材料や加工困難金属の高精度・高能率加工に適合
仕様 / 技術データ
- 型式：UGC-500A｜B
- X/Y/Z軸送り：500x400x230 mm
- ワークテーブル寸法：500x400 mm
- テーブル最大積載：200 kg
- 超音波スピンドル：標準装備
- スピンドル径：Φ100｜Φ120 mm
- 最大回転数（短時間）：40,000｜30,000 rpm
- 最大回転数（連続）：32,000｜24,000 rpm
- 定格出力：8｜7.5 kW
- X/Y/Z軸早送り速度：15/15/15 m/min
- X/Y/Z軸最大送り速度：10/10/10 m/min
- X/Y/Z軸位置決め精度：0.003 mm
- X/Y/Z軸繰返し精度：0.002 mm
- 工具マガジン形式：アンブレラ型（Umbrella Type）
- 工具収納数：14｜12（本）
- 総重量（付属品含む）：3,500 kg
- 機械寸法（LxWxH）：1,805x1,890x2,350 mm
- CNCコントローラ：SIEMENS 828D-280
- 保護：3層保護
