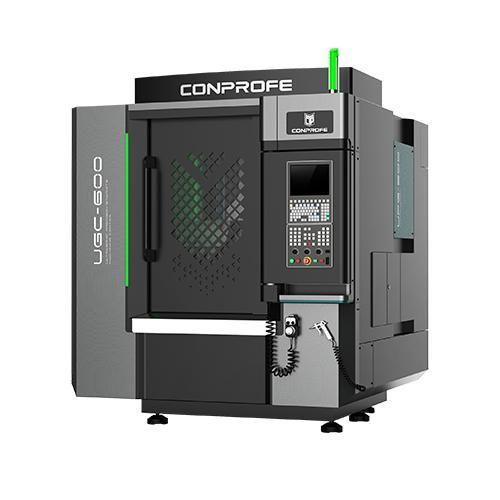

3軸マシニングセンタ UGC-600

縦型セラミック用カーボンファイバー強化複合材

製品概要

• 大型断面の横梁を備えた剛性の高い一体型ガントリーフレーム構造
• FEMによる最適化を行った鋳造構造で、機械全体および部品の変形を低減し剛性を向上
• 高剛性リニアローラガイドと高出力永久磁石同期式スピンドル；可変周波数式水冷装置によりスピンドルの熱変位を制御
• 包括的なシール構造：
  - ボールねじ／リニアガイド保護：X/Y軸は多層ベロー保護、板金ラビリンス構造、正圧エアフロー；Z軸は環状ベロー保護
  - 工具マガジン：工具ホルダ洗浄用のブロー機能を備えた全閉装甲ベロー保護
  - 電気盤：シール材で完全密閉、空調冷却付き
  - スピンドル：ラビリンス、正圧エアフロー、シールリング等の多重シール方式

主な特長

• 大型横梁を持つ一体型ガントリーフレームによる高剛性
• FEM最適化鋳造により機械の変形を抑制
• 高出力永久磁石同期スピンドルと高剛性リニアローラガイド
• 可変周波数水冷でスピンドル温度を安定化
• 複数吸入口を持つ大容量集塵システム、内部用ハンドヘルドクリーナー、ステンレス板金ベースで粉じん付着を低減
• 多層ベローと板金ラビリンスによるガイド汚染防止保護

適用事例

• 石墨（グラファイト）、グリーンセラミック、炭素繊維複合材料、硬脆性材料、切削困難な金属の高精度・高能率加工に適合

技術仕様
Item: UGC-600A｜B｜C
X/Y/Z軸ストローク: 600 x 500 x 250 mm
作業台寸法: 620 x 560 mm
作業台最大荷重: 300 kg
超音波スピンドル: 標準装備
スピンドル径: Φ100｜Φ120｜Φ150 mm
最大回転数（短時間）: 40,000｜30,000｜20,000 rpm
最大回転数（連続）: 32,000｜24,000｜16,000 rpm
定格出力: 6｜7.5｜20 kW
X/Y/Z軸早送り速度: 15/15/15 m/min
X/Y/Z軸最大送り速度: 10/10/10 m/min
X/Y/Z軸位置決め精度: 0.003 mm
X/Y/Z軸繰返し精度: 0.002 mm
工具マガジン形式: 傘型（Umbrella Type）
工具容量: 15｜13｜9（本）
総重量（付属品含む）: 5,000 kg
機械寸法（L×W×H）: 1,950 x 2,100 x 2,390 mm
CNCコントローラ: SIEMENS 828D-280
保護: 三重保護および多層ベロー保護
