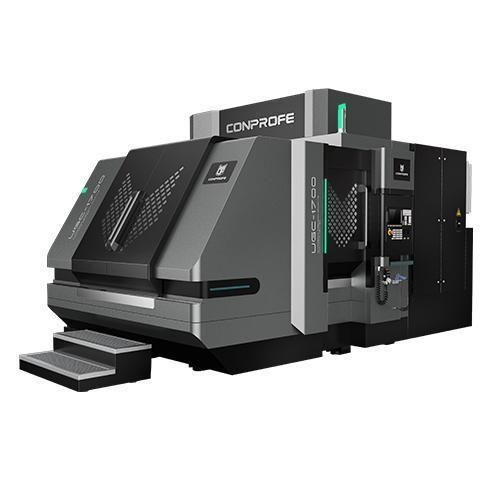

縦型マシニングセンタ UGC-1700

セラミック用カーボンファイバー強化複合材ガントリー型

製品概要

• 変形を抑え高い剛性を確保する大断面横梁を備えた剛性の高い一体型ガントリーフレーム構造。
• 部品および機械全体の変形と固有振動を制御するために、有限要素解析（FEM）で最適化された鋳造構造。
• 高剛性リニアローラガイドと永久磁石同期電動スピンドル、スピンドルの熱膨張を安定させる可変周波数ウォーターチラー。超音波スピンドルは標準装備。
• 包括的なシーリングと保護：X/Y/Z軸の多層ベロー保護および板金ラビリンス、工具マガジンの装甲ベローによる全面密閉とブロー清掃機能、空調冷却付き完全密封電気ボックス、スピンドル用の複数のシーリング方式。

製品の特長

• 大断面横梁を持つ一体型ガントリーフレームにより高剛性を実現。
• FEMで最適化された鋳造設計により荷重下での変形を最小化。
• 高剛性リニアローラガイドと高出力永久磁石同期スピンドル（Φ100/Φ120/Φ150）を採用。
• スピンドルの熱管理のための可変周波数ウォーターチラーと、複数吸入口を持つ高出力集塵システム、内部清掃用のハンドヘルドクリーナー。
• 多層ベローと板金ラビリンスによる保護でリニアローラガイドへの粉塵混入を防止。

適用事例

• グラファイト、グリーンセラミック、炭素繊維複合材、硬脆材料、複合材料、切削困難な金属の高精度・高効率加工に適しています。

技術仕様（表）
Item | UGC-1700A｜B｜C | Unit
X/Y/Z-Axis Travel | 1,700x1,200x300 | mm
Worktable Dimension | 1,700x1,200 | mm
Max. Load of Worktable | 1,500 | kg
Ultrasonic Spindle | Standard | /
Spindle Diameter | Φ100｜Φ120｜Φ150 | mm
Max. Spindle Speed (Short-Duration) | 40,000｜30,000｜20,000 | rpm
Max. Spindle Speed (Long-Duration) | 32,000｜24,000｜16,000 | rpm
Rated Power | 6｜7.5｜20 | kW
X/Y/Z-Axis Rapid Speed | 15/15/24 | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | m/min
X/Y/Z-Axis Positioning Accuracy | 0.003 | mm
X/Y/Z-Axis Repeatability | 0.002 | mm
Tool Magazine Type | Disc Type｜Disc Type｜Chain Type | /
Tool Holding Capacity | Non-Ultrasonic: 24｜24｜40 Ultrasonic: 24｜24｜20 | No. of Tools
Total Weight (incl. Accessories) | 13,000 | kg
Machine Size (LxWxH) | 4,660x3,350x2,910 | mm
CNC Controller | SIEMENS 828D-280 | /
Protection | Three-Layer Protection | /

技術仕様

• 型式：UGC-1700
• フレーム：大断面横梁を備えた剛性一体型ガントリー
• ガイド形式：高剛性リニアローラガイド
• スピンドル：永久磁石同期電動スピンドル；超音波スピンドル標準
• スピンドル径：Φ100、Φ120、Φ150
• スピンドル回転数（短時間/長時間）：最大 40,000 / 32,000 rpm（スピンドルにより異なる）
• 定格出力：6 / 7.5 / 20 kW
• 移動量（X/Y/Z）：1,700 x 1,200 x 300 mm
• 作業台寸法：1,700 x 1,200 mm；最大積載 1,500 kg
• 工具収容数：非超音波構成 24 / 24 / 40（型式による）；超音波構成 24 / 24 / 20（型式による）
• CNCコントローラ：SIEMENS 828D-280
• 保護/シーリング：多層ベロー、板金ラビリンス、過圧空気、シーリングリング、空調冷却付き完全密封電気ボックス
• 機械重量：13,000 kg
• 機械寸法（LxWxH）：4,660 x 3,350 x 2,910 mm
