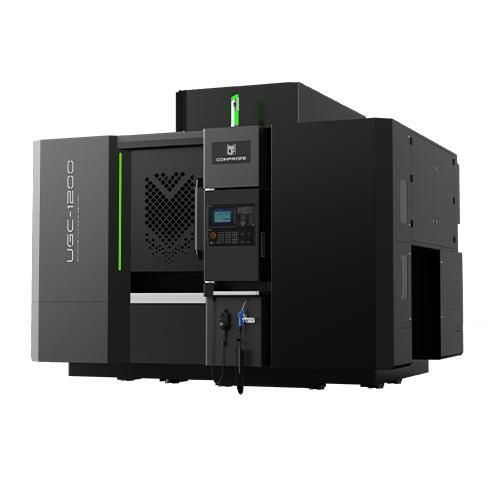

3軸マシニングセンタ UGC-1200

縦型セラミック用カーボンファイバー強化複合材

概要

• 大型断面の横梁を持つ剛性の高い一体型ガントリーフレーム構造により構造剛性を向上
• 有限要素解析（FEM）により最適化された鋳造構造で、部品および機械全体の変形低減と固有振動制御を実現
• 高剛性ローラガイド、高出力永久磁石同期電動スピンドル、スピンドルの熱伸びを安定させる可変周波数式ウォーターチラーを採用
• 包括的なシール対策：
  - 軸保護：X/Y：多層ベロー、板金ラビリンス、正圧エアフローシール；Z：環状ベロー
  - ツールマガジン：工具ホルダ清掃用エアブロー機能を備えた完全密閉装甲ベロー
  - 電気キャビネット：シーリングストリップと空調冷却による完全密封
  - スピンドル：ラビリンス、正圧エアフロー、シールリング等の多段シール

製品の特徴

• 大型断面横梁を持つ一体型ガントリーフレームで剛性を向上
• FEMで最適化された鋳造構造により荷重下での変形を低減
• 高剛性ローラガイドと高出力永久磁石同期スピンドルの組合せ
• 可変周波数式ウォーターチラーによりスピンドルの熱状態を一定に維持
• 高出力集塵システム（複数吸入口）、内部清掃用ハンドヘルドクリーナ、粉じん付着を低減するステンレス板金ベースを装備
• 軸の多層保護（X/Yは二重ベロー、Zは環状ベロー）により板金ラビリンスを形成し、ガイド汚染を防止

適用事例
石墨（グラファイト）、生セラミック、炭素繊維複合材およびその他の硬脆材料、複合材料や切削困難な金属の高精度・高効率加工に適しています。

技術仕様（表）
Item - UGC-1200A｜B｜C - Unit
X/Y/Z-Axis Travel - 800×1200×300 - mm
Worktable Dimension - 850×1250 - mm
Max. Load of Worktable - 1000 - kg
Ultrasonic Spindle - Standard - /
Spindle Diameter - Φ100｜Φ120｜Φ150 - mm
Max. Spindle Speed (Short-Duration) - 40,000｜30,000｜20,000 - rpm
Max. Spindle Speed (Long-Duration) - 32,000｜24,000｜16,000 - rpm
Rated Power - 6｜7.5｜20 - kW
X/Y/Z-Axis Rapid Speed - 24/24/24 - m/min
X/Y/Z-Axis Max. Feed Speed - 10/10/10 - m/min
X/Y/Z-Axis Positioning Accuracy - 0.003 - mm
X/Y/Z-Axis Repeatability - 0.002 - mm
Tool Magazine Type - Disc Type｜Disc Type｜Chain Type - /
Tool Holding Capacity - Non-Ultrasonic: 24｜24｜40; Ultrasonic: 24｜24｜20 - No. of Tools
Total Weight (incl. Accessories) - 11,000 - kg
Machine Size (L×W×H) - 2,990×3,770×2,900 - mm
CNC Controller - SIEMENS 828D-280 - /
Protection - Three-Layer Protection - /

特性 / 技術仕様

• モデル：UGC-1200（バリアント：UGC-1200A/B/C）
• X/Y/Zストローク：800 × 1200 × 300 mm
• ワークテーブル寸法：850 × 1250 mm
• 最大テーブル荷重：1000 kg
• 使用可能スピンドル径：Φ100、Φ120、Φ150 mm
• 最大スピンドル回転数（短時間）：40,000 / 30,000 / 20,000 rpm（バリアント別）
• 最大スピンドル回転数（連続）：32,000 / 24,000 / 16,000 rpm（バリアント別）
• 定格スピンドル出力：6 / 7.5 / 20 kW（バリアント別）
• 早送り速度（X/Y/Z）：24 m/min
• 最大送り速度（X/Y/Z）：10 m/min
• 位置決め精度（X/Y/Z）：0.003 mm
• 繰返し精度（X/Y/Z）：0.002 mm
• ツールマガジン：ディスク式またはチェーン式（バリアントにより異なる）
• ツール保持数：非超音波：24/24/40；超音波：24/24/20（バリアント別）
• 総重量（付属品含む）：11,000 kg
• 機械寸法（L×W×H）：2,990 × 3,770 × 2,900 mm
• CNCコントローラ：SIEMENS 828D-280
• 保護：軸、ツールマガジン、電気キャビネット、スピンドルに対する多重シールを備えた三層保護
