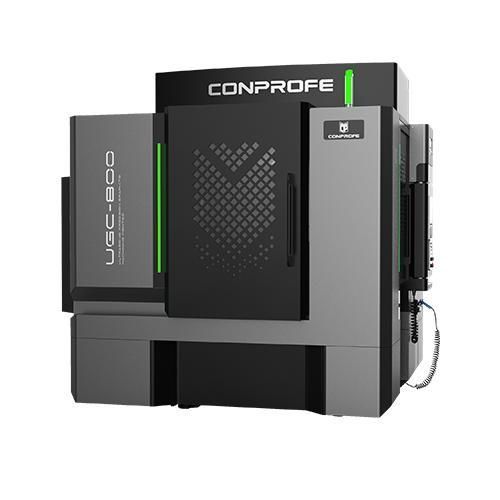

3軸マシニングセンタ UGC-800縦型セラミック用カーボンファイバー強化複合材
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- カーボンファイバー強化複合材, セラミック用
- タイプ
- ガントリー型
- 応用
- グラファイト機械加工用
- その他の特徴
- 高出力, 高精度, 高剛性, 超音波
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
300 mm
(11.81 in)- 回転速度
最少: 16,000 rpm
(100,531 rad.min-1)最大: 40,000 rpm
(251,327 rad.min-1)- 出力
6 kW, 7.5 kW, 20 kW
(8.16 hp, 10.2 hp, 27.19 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
1,000 kg
(2,205 lb)- 位置決め精度
0.003 mm
(0.00012 in)- 繰返し精度
0.002 mm
(0.00008 in)- 総重量
9,000 kg
(19,841.6 lb)- 全長
2,990 mm
(117.7 in)- 全幅
2,935 mm
(115.6 in)- 全高
2,875 mm
(113.2 in)
詳細
製品概要
製品の特長
適用事例
技術パラメータ
仕様
- 大断面クロスビーム設計の剛性の高い一体型ガントリーフレーム。FEMによる鋳造構造最適化で剛性を高め、変形を低減。
- 高剛性リニアローラガイドと高出力永久磁石同期スピンドル。周波数可変の水冷式チラーでスピンドル熱変位を制御。
- 包括的なシーリング：X/Yは多層ベローと板金ラビリンス、Zは環状ベロー、制御盤は気候制御冷却付きで完全密閉、スピンドルは複数のシール方式を採用。
- 工具マガジンは装甲ベローとブロー機能で保護。ハンドヘルド集じん機と多吸入口の集じんシステム、ステンレス製ベースで粉じん付着を低減。
製品の特長
- 高荷重下でも高い剛性・安定性を確保するガントリーデザイン。
- FEM設計の鋳造構造により振動と変形を最小化。
- 高回転スピンドルオプションと高剛性ガイドにより高精度加工が可能。
- 周波数可変チラーによりスピンドルの熱挙動を安定化。
- 多点集じんおよび機内清掃ツールにより、脆性材料加工時の汚染を低減。
適用事例
- グラファイト、グリーンセラミックス、炭素繊維複合材などの硬く脆い材料や加工困難な材の高精度・高能率加工に適合。
技術パラメータ
- 型番: UGC-800A｜B｜C
- X/Y/Z軸ストローク: 800 x 800 x 300 mm
- ワークテーブル寸法: 850 x 850 mm
- 最大テーブル荷重: 1,000 kg
- 超音波スピンドル: 標準
- スピンドル径: Φ100｜Φ120｜Φ150 mm
- 最大スピンドル回転数（短時間）: 40,000｜30,000｜20,000 rpm
- 最大スピンドル回転数（長時間）: 32,000｜24,000｜16,000 rpm
- 定格出力: 6｜7.5｜20 kW
- X/Y/Z軸早送り速度: 24/24/24 m/min
- X/Y/Z軸最大送り速度: 10/10/10 m/min
- X/Y/Z軸位置決め精度: 0.003 mm
- X/Y/Z軸繰返し精度: 0.002 mm
- 工具マガジン型式: ディスク型｜ディスク型｜チェーン型
- 工具容量: 非超音波: 24｜24｜40; 超音波: 24｜24｜20
- 総重量（付属品含む）: 9,000 kg
- 機械寸法（L x W x H）: 2,990 x 2,935 x 2,875 mm
- CNCコントローラ: SIEMENS 828D-280
- 保護: 三重保護（ベロー、板金ラビリンス、正圧エアシール）
仕様
- モデル: UGC-800
- X/Y/Z軸ストローク: 800 x 800 x 300 mm
- ワークテーブル寸法: 850 x 850 mm
- 最大テーブル荷重: 1,000 kg
- スピンドル径オプション: Φ100, Φ120, Φ150 mm
- 最大スピンドル回転数（短時間）: 最大 40,000 / 30,000 / 20,000 rpm
- 最大スピンドル回転数（長時間）: 最大 32,000 / 24,000 / 16,000 rpm
- スピンドル定格出力: 6 / 7.5 / 20 kW
- 早送り速度 (X/Y/Z): 各 24 m/min
- 最大送り速度 (X/Y/Z): 各 10 m/min
- 位置決め精度 (X/Y/Z): 0.003 mm
- 繰返し精度 (X/Y/Z): 0.002 mm
- 工具マガジン: バリアントによりディスク型またはチェーン型
- 工具容量: 非超音波: 24 / 24 / 40; 超音波: 24 / 24 / 20
- 総重量（付属品含む）: 9,000 kg
- 設置寸法（L x W x H）: 2,990 x 2,935 x 2,875 mm
- CNCコントローラ: SIEMENS 828D-280
- 保護 / シーリング: 多層ベロー、板金ラビリンス、正圧エアシール、密閉冷却制御盤、複数のスピンドルシール方式
