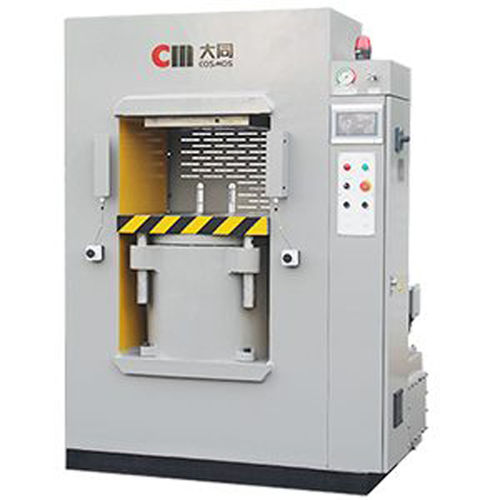

上押しプレス機 CMH-E1 油圧式スタンピング絞り加工
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 油圧式
- 機能
- スタンピング, 絞り加工, ブランキング, ダイスポッティング, プロセス
- 構造
- 上押し, フレーム
- 制御
- PLC制御, 電子制御式
- その他の特徴
- サーボドライブ
- 圧力能力
最大: 2,000 tf
最少: 200 tf
- 開口部
380 mm, 450 mm, 500 mm, 550 mm, 800 mm
(15 in, 18 in, 20 in, 22 in, 31 in)- ストローク
150 mm
(5.906 in)- 最大圧力
220 bar, 240 bar, 250 bar, 270 bar
(3,191 psi, 3,481 psi, 3,626 psi, 3,916 psi)- リターン速度
80 mm/s, 90 mm/s, 105 mm/s
- 接近速度
70 mm/s, 80 mm/s, 90 mm/s
- 油圧ポンプ動力
5.5 kW, 15 kW, 18.5 kW, 22 kW, 30 kW
- 重量
最大: 40,000 kg
(88,185 lb)最少: 2,400 kg
(5,291 lb)- 全長
最大: 2,500 mm
(98 in)最少: 1,200 mm
(47 in)- 全幅
最大: 2,545 mm
(100 in)最少: 1,080 mm
(43 in)- 全高
最大: 3,745 mm
(147 in)最少: 1,840 mm
(72 in)
詳細
フレーム構造：アニール処理による全溶接フレーム構造は、高強度と剛性を高める；
ラムシリンダー構造：補助シリンダー内蔵、乾燥速度が速く、生産性が高い；
オイル タンク: 機械の底側面に、油圧オイルを変え、タンクをきれいにする容易さありました；
制御システム：PLC + HMI (Siemens のブランド)は圧力、位置、把握圧力、複数の押すことのような HMI の変数を置く押す技術の条件を、示します；
位置設定：リニアスケールを使用して、移動ボルスターの位置をフィードバックし、押しストローク長を調整しやすい；
圧力設定：プレス技術の要求に応じて、圧力を調整する；
圧力上昇速度：型閉め後の圧力上昇速度が速く、数秒で目標圧力に達する；
選択性：下部エジェクター、上部エジェクター、下部＆上部エジェクターなど、異なるエジェクションタイプを選択でき、異なるタイプのプレス技術要件に適しています；
(サーボモーター駆動はオプション）
応用分野
金属、非金属材料のプレス、成形、浅絞り、ダイスポット、成形、ブランキング；
時計ケース、時計バンド、メガネ部品、写真フレーム、食器、金属装飾品、ロック部品、自動車部品、金物などの成形；
---
