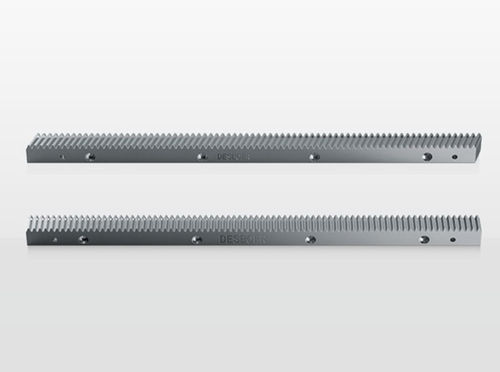

モジュール式ラック PR series

設備用

製品概要 スチール番号: 1.0503(C45) モジュール 1.5\2\3\4\5\6\8 焼き入れ・焼き戻し硬度：24-27HRC 螺旋角度： 0 品質： 8s <設置方法

• Step1.あらかじめテーブルのボルト穴に従って、締め付けボルトでラックを締め付けます。
• Step2.ラックエクステンションの取り付けを補助するために、逆クラスプでラックを取り付けます。
• Step3.すべての取り付けが完了したら、ラックの平行度と歯間の振れをダイヤルゲージで測定します。
• Step4.テスト終了後、位置決めピンの穴のリーマ加工を行い、位置決めピンを取り付けて固定します。 トラブルシューティング(故障/考えられる理由/修正)ラック仕様表
  注意を要する事項について 十分な潤滑と防錆を行い、定期的なメンテナンスを行う。機械の運転中は長時間の過負荷を避けること。外部からの汚染やラックの性能への悪影響を防ぐため、使用環境を清潔で乾燥した状態に保つこと。 特性/仕様 テクニック
• スチール：1.0503（C45）
• 利用可能なモジュール： 1.5、2、3、4、5、6、8
• 焼入れ/焼戻し後の硬度：24-27 HRC
• ヘリックス角度：0°（直歯）
• 品質等級：8s
• 詳細仕様表（複数のPRコード）は、L、歯数、寸法（B、H2、H1、A、L2、H、D1、D2、T、A1、L1、D3）および累積ピッチエラー値を提供する上に含まれています。
