平歯車 PG series

歯筋が直線な炭素鋼製産業用

製品

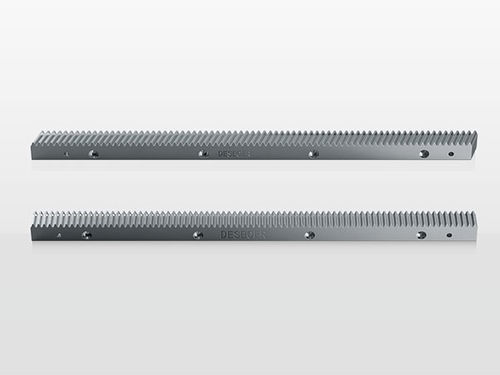

DESBOER の研削・誘導焼入硬化済み平歯車ラック。リニア運動および動力伝達用途向け。

主な特長
鋼種：1.0503 (C45)
モジュール：1.5、2、3、4、5、6、8
誘導焼入硬化：50〜55 HRC
ヘリックス角：0°（直歯）

コードの意味
個別のラック品目に対する仕様およびコード化（下表の仕様コードを参照）。

ギアボックス技術仕様（抜粋）
仕様コード | モジュール | L1 | 歯数 | b | h(k)
PG15S050C0 | 1.5 | 141.37 | 30 | 17 | 17
PG02S050C0 | 2 | 188.49 | 30 | 25 | 24
PG03S050C0 | 3 | 188.49 | 20 | 30 | 29
PG04S050C0 | 4 | 188.49 | 15 | 40 | 39
PG05S050C0 | 5 | 188.49 | 12 | 50 | 39
PG06S050C0 | 6 | 188.49 | 10 | 60 | 49
PG08S050C0 | 8 | 201.06 | 10 | 80 | 79

取り付け方法

• 手順1. テーブルに予め設けたボルト穴に従い、規定の予締め力で締結ボルトによりラックを固定します。
• 手順2. ラック延長部の取り付けを補助するため、リバースクラスプを用いてラックを取り付けます。調整後、締結ボルトを確実に締めます。
• 手順3. すべての取り付けが完了したら、ダイヤルゲージでラックの平行度および歯間の偏心（振れ）を測定します。
• 手順4. 試験完了後、位置決めピン穴をリーミングし、位置決めピンを挿入して固定します。

注意事項
長寿命を確保するため：適切な潤滑および防錆の維持を行うこと；機械の長時間過負荷を避けること；清潔で乾燥した作業環境を維持すること；適切な潤滑剤と所定の給油頻度・量を使用すること。適用可能な場合は自動給油システムの使用を推奨します。

故障診断と是正措置（要約）
故障現象 | 考えられる原因 | 是正措置
騒音の増大 | ギア伝動の損傷 | ギア伝動を点検する
ラックとピニオンの取付不良 | 取付手順に従って点検する
潤滑不良 | 潤滑系を点検する
動作温度の上昇 | 設計不合理 | 設計パラメータを確認する
ギア伝動の過熱 | 伝動を点検し、必要に応じて放熱対策を行う
周囲温度が高い | 十分な冷却を行う
油漏れ | 潤滑量過多 | 余分な油を除去し、量／頻度を是正する
漏れ | 伝動および潤滑系を点検する
歯面の摩耗亀裂 | 潤滑不良 | 潤滑頻度と量を是正；自動給油システムを検討する
悪環境 | 作業環境を清潔かつ乾燥に保ち、外部汚染からラックを保護する
誤った潤滑油 | 適切な潤滑剤を使用する
磁気の影響 | ギアおよびラックが磁性を帯びていないことを確認する
歯の破断 | 過負荷 | 設計パラメータを確認する
装置の衝突 | 異物の無いことを確認；非常停止を点検；規定通り運転する
歯面のピッティング | 運転範囲で良好な潤滑を維持する
平行度または直交度不良 | ラックの取付位置精度を再確認する
位置決め誤差過大 | ピニオンとラック間の位置不良 | ラックの取付位置精度を再確認する

特性 / 技術仕様

• ブランド：DESBOER
• 材質：鋼種 1.0503 (C45)
• 使用可能モジュール：1.5、2、3、4、5、6、8
• 歯面：誘導焼入硬化 50〜55 HRC
• ヘリックス角：0°（直歯）
• 代表的な仕様コード：PG15S050C0、PG02S050C0、PG03S050C0、PG04S050C0、PG05S050C0、PG06S050C0、PG08S050C0
• 取付：位置決めピン付きのボルト固定；アライメント確認と振れ測定が必要
• 保守推奨：適切な潤滑、防錆、環境の清浄化、過負荷を避ける
