歯筋がねじれた平板歯車 PR series

ヘリカルスチール製硬化鋼製

製品名

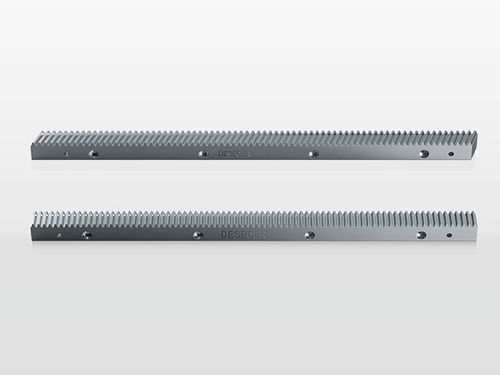

DESBOER 歯面研削用ラック（高精度 / ヘリカル歯）

概要 / 主な特長

• 材料：42CrMo
• 利用可能モジュール：1.5、2、3、4、5、6、8
• 高周波焼入れ後の硬さ：50〜55 HRC
• ヘリックス角：右ねじれ（RH）19°31'42"
• 品質等級：6s

ラック 技術仕様（表）
仕様コード | モジュール | L | L3 | 歯数 | B | H2 | H1 | A | L2 | 孔数 | H | D1 | D2 | T | A1 | L1 | D3 | 累積ピッチ誤差
PR156R050M0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100M0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050M0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100M0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050M0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100M0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050M0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100M0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 12 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050M0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100M0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050M0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100M0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 16 | 37.5 | 925 | 15.7 | 0.04
PR086R050M0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100M0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

取り付け方法

• 手順1：テーブル上の予め開けられたボルト穴に従い、指定の予締め力でラックを締結ボルトで固定します。
• 手順2：逆型クランプを用いてラックの延長部の取り付けを補助します。調整後、締結ボルトを締めます。
• 手順3：取り付け後、ダイヤルゲージでラックの平行度と歯の回転ブレ（ランアウト）を測定します。
• 手順4：検査後、位置決めピン穴をリーミングし、位置決めピンを入れて固定します。

注意事項
据付および使用中の寿命を確保するため、十分な潤滑および防錆保守を行ってください。長時間の過負荷は破損の原因となるため避けてください。潤滑の頻度と量を守り、作動環境を清潔で乾燥した状態に保ち、早期摩耗を防止してください。

故障、考えられる原因と対策（表）
故障現象 | 考えられる原因 | 対策
騒音増加 | 歯車駆動の損傷 | 歯車伝動を点検する
騒音増加 | ラックとピニオンの取付誤り | 取付手順とアライメントを点検する
騒音増加 | 潤滑不良 | 潤滑系を点検し回復する
動作温度上昇 | 設計不合理 | 設計パラメータを確認する
動作温度上昇 | 歯車駆動の過熱 | 伝動を点検し、必要なら放熱を追加する
動作温度上昇 | 周囲温度過高 | 十分な冷却を行う
油漏れ | 潤滑過多 | 余分な油を除去し、潤滑頻度・量を是正する
油漏れ | 漏れ | 伝動および潤滑系を点検する
歯面の摩擦割れ | 潤滑不良 | 潤滑頻度・量を是正；自動潤滑を推奨
歯面の摩擦割れ | 環境悪化 | 作動環境を清潔かつ乾燥に保ち、汚染を防ぐ
歯面の摩擦割れ | 誤った潤滑油 | 指定の潤滑油を使用する
歯面の摩擦割れ | 磁気の影響 | 歯車・ラックが磁性でないことを確認する
歯の破損 | 過負荷 | 設計パラメータを再確認する
歯の破損 | 設備衝突 | 異物を除去；非常停止を確認；規定どおり運転する
歯の破損 | 歯面のピッティング | 適切な潤滑を維持する
歯の破損 | 潤滑不良 | 適正な潤滑を行う
歯の破損 | 平行度・直角度不良 | ラック取り付けの精度を再確認する
歯の破損 | 位置決め誤差過大 / ラックとピニオンの位置誤り | 位置決め精度とアライメントを再確認する

特性 / 技術仕様

• 材料：42CrMo鋼
• 焼入れ後硬度：50〜55 HRC
• 利用可能モジュール：1.5、2、3、4、5、6、8
• ヘリックス：右ねじれ 19°31'42"
• 品質等級：6s
• PR156R050M0 から PR086R100M0 までのコードについて、L、L3、歯数、B、H2、H1、A、L2、穴数、H、D1、D2、T、A1、L1、D3、累積ピッチ誤差を含む詳細寸法/仕様表を提供
