歯筋が直線な平板歯車 PR series

炭素鋼製スチール製硬化鋼製

概要

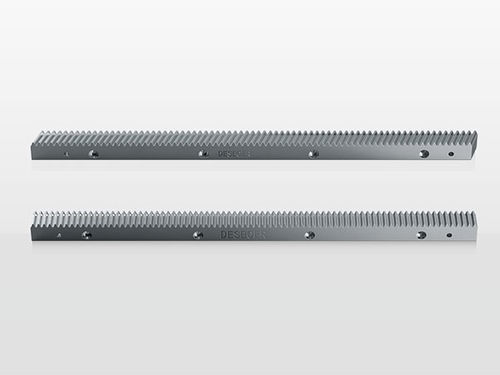

DESBOERの研削仕上げ直歯（直齒）齒条は、産業用伝動アプリケーション向けに高精度な直線運動を提供します。材質は鋼材番号 1.0503（C45）、モジュールは1.5、2、3、4、5、6、8を用意。高周波焼入れにより硬度は50–55 HRC、精度等級は6sです。製品ページには選定に便利な仕様コードと詳細な寸法表を掲載しています。

コードの意味
仕様コードはシリーズ、モジュール、長さバリエーションを識別します（詳細は製品資料参照）。参照例：PR156S050M0、PR026S050M0、PR036S050M0 … PR086S100M0。これらはカタログの寸法表と穴あけパターンに対応します。

ギアボックス向け技術仕様
製品ページには各コードごとの寸法データ表（長さL、歯数、断面寸法B、H1、H2、穴配置、累積ピッチ誤差など）を掲載しています。これらの表を用いて、ピニオンや機械取付けに適合する齒条形状を選定してください。

取付け手順

• ステップ1. 取付け板の事前開孔に合わせて齒条を整列し、規定の予締力で締付ボルトを仮締めします。
• ステップ2. 逆クランプ等で齒条延長部を保持し取付け、位置調整後に最終トルクで締め付けます。
• ステップ3. 取付け後、ダイヤルゲージで平行度と歯の振れを測定し、全長にわたってアライメントを確認します。
• ステップ4. 必要に応じて位置決め穴をリーミングし、ピンを挿入して固定します。

注意事項

• 取付けおよび使用時は適切な潤滑と防錆処理を行ってください。
• 長時間の過負荷は歯面の損傷や早期摩耗を招くため避けてください。
• 定期的なメンテナンス（潤滑、清掃、防錆）を実施し寿命を延ばしてください。
• 環境汚染物質から齒条を保護し、作動環境を清潔かつ乾燥に保ってください。

故障診断（症状 → 想定原因 → 対策）

• 騒音の増加 → 駆動歯車の損傷 → 伝動部を点検し、損傷部品を交換する。
• 齒条とピニオンの取付不良 → 取付位置の誤り → 取付手順を確認し齒条/ピニオンを再配置する。
• 潤滑不良 → 潤滑系の故障または不適切な潤滑油 → 潤滑システムを点検し、推奨潤滑剤を使用、投与量を調整する。
• 温度上昇 → 設計や冷却不足 → 設計パラメータを見直し、冷却を強化または放熱対策を実施する。
• 油漏れ → 潤滑過多またはシール不良 → 過剰な潤滑油を除去し、シールを点検、潤滑頻度を修正する。
• 歯面のひび割れ/ピッティング → 潤滑不足や汚染 → 潤滑を改善（自動潤滑推奨）し環境から保護する。
• 歯の破断 → 過負荷または衝突 → 設計トルク限界を確認し外部衝撃を点検、非常停止を確認する。
• 精度低下（平行/直角） → 取付不良 → 取付基準を再確認し調整する。

標準仕様（表）
仕様コード | モジュール | L (mm) | 歯数 | B | H2 | H1 | A | L2 | 穴数 | H | D1 | D2 | T | A1 | L1 | D3 | 累積ピッチ誤差
PR156S050M0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.029
PR156S100M0 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.033
PR026S050M0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.029
PR026S100M0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.034
PR036S050M0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.032
PR036S100M0 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.037
PR046S050M0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.034
PR046S100M0 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.04
PR056S050M0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.034
PR056S100M0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.04
PR066S050M0 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.034
PR066S100M0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.04
PR086S050M0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.037
PR086S100M0 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.043

特徴 / 技術仕様

• 材質：鋼材番号 1.0503（C45）。
• 対応モジュール：1.5、2、3、4、5、6、8。
• 高周波焼入れ後の硬度：50–55 HRC。
• ヘリックス角：0°（直歯）。
• 精度等級：6s（高精度）。
• 複数の仕様コードを用意（完全な寸法表は製品資料参照）。
