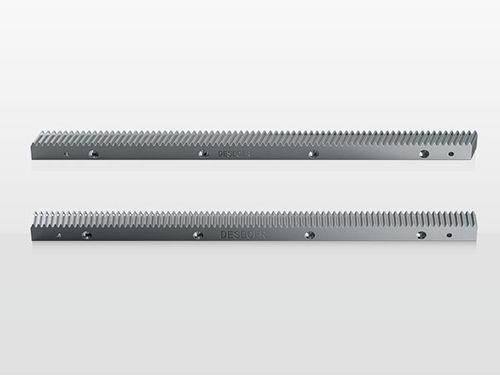

歯筋がねじれた平板歯車 PR seriesヘリカル炭素鋼製硬化
お気に入りに追加する
商品比較に追加する
特徴
- 歯型
- 歯筋がねじれた, ヘリカル
- 素材
- 炭素鋼製
- その他の特徴
- 精密, 硬化
- 長さ
最大: 1,000 mm
(39.37 in)最少: 480 mm
(18.898 in)
詳細
製品概要
材質：鋼材 No. 1.0503 (C45)
対応モジュール：1.5、2、3、4、5、6、8
熱処理：高周波焼入れ、硬さ 50–55 HRC
歯形：ヘリカル歯（RH）19°31′42″
品質等級：6s
コードの意味
メーカーのラックカタログおよび仕様コードを参照し、モデルバリアント、長さ、取付寸法を選定してください。
技術仕様（表）
Specification Code | Module | L | L3 | Number of Teeth | B | H2 | H1 | A | L2 | Number of Holes | H | D1 | D2 | T | A1 | L1 | D3 | Cumulative Pitch Error
PR156R050C0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100C0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.04
PR086R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043
取り付け方法
ステップ1：テーブルに予め開けたボルト穴に合わせ、所定の予締め力で締め付けボルトによりラックを固定します。
ステップ2：ラック延長部の取り付け補助に逆クランプを使用し、位置調整後に締め付けます。
ステップ3：取り付け後、ダイヤルインジケータでラックの平行度および歯の振れを測定します。
ステップ4：試験完了後、位置決めピン穴をリーミングし、位置決めピンを挿入して固定します。
注意事項
- 取付けおよび運転中は十分な潤滑、錆止め、定期的なメンテナンスを実施してください。
- 長時間の過負荷を避け、損傷を防いでください。
- 使用中に問題が発生した場合は、トラブルシューティング項目および取付手順を参照して点検・修正してください。
トラブルシューティング（現象 | 考えられる原因 | 改善措置）
騒音増加 | ギア駆動部が損傷している | ギア伝動を点検する
ラックとピニオンの取り付け不良 | - | 取付手順を確認し位置を修正する
潤滑不良 | - | 潤滑系を点検し必要に応じて補充する
動作温度上昇 | 設計パラメータ不適切 | 設計および動作条件を確認する
駆動過熱 | - | 伝動を点検し、必要であれば放熱対策を行う
周囲温度過高 | - | 冷却・換気を強化する
油漏れ | 過剰な潤滑 | 過剰油を除去し、潤滑頻度と量を調整する
漏れ | - | 伝動および潤滑系のシールを点検する
歯面の摩擦による亀裂 | 潤滑不足 | 適切な潤滑を回復する；自動潤滑装置を推奨
悪環境 | - | 作業環境を清潔かつ乾燥に保ち、外的影響を防ぐ
誤った潤滑油 | 不適切な油の使用 | 指定された潤滑油を使用する
磁気の影響 | - | ギアおよびラックが磁性でないことを確認する
ギア断裂 | 過負荷 | 設計パラメータを確認する
装置衝突 | - | 異物の有無を確認し、非常停止装置と操作を確実にする
歯面のピッティング発生 | - | 適切な潤滑と運転条件を維持する
平行度や直角度の不良 | - | ラック取付位置の精度を再確認する
位置決め誤差過大 | ピニオンとラック間の位置関係不良 | 取付およびアライメントを再確認する
技術特性 / 仕様
材質：鋼材 No. 1.0503 (C45)
対応モジュール：1.5、2、3、4、5、6、8
熱処理：高周波焼入れ、硬さ 50–55 HRC
歯形：ヘリカル歯（RH）19°31′42″
品質等級：6s
コードの意味
メーカーのラックカタログおよび仕様コードを参照し、モデルバリアント、長さ、取付寸法を選定してください。
技術仕様（表）
Specification Code | Module | L | L3 | Number of Teeth | B | H2 | H1 | A | L2 | Number of Holes | H | D1 | D2 | T | A1 | L1 | D3 | Cumulative Pitch Error
PR156R050C0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100C0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.04
PR086R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043
取り付け方法
ステップ1：テーブルに予め開けたボルト穴に合わせ、所定の予締め力で締め付けボルトによりラックを固定します。
ステップ2：ラック延長部の取り付け補助に逆クランプを使用し、位置調整後に締め付けます。
ステップ3：取り付け後、ダイヤルインジケータでラックの平行度および歯の振れを測定します。
ステップ4：試験完了後、位置決めピン穴をリーミングし、位置決めピンを挿入して固定します。
注意事項
- 取付けおよび運転中は十分な潤滑、錆止め、定期的なメンテナンスを実施してください。
- 長時間の過負荷を避け、損傷を防いでください。
- 使用中に問題が発生した場合は、トラブルシューティング項目および取付手順を参照して点検・修正してください。
トラブルシューティング（現象 | 考えられる原因 | 改善措置）
騒音増加 | ギア駆動部が損傷している | ギア伝動を点検する
ラックとピニオンの取り付け不良 | - | 取付手順を確認し位置を修正する
潤滑不良 | - | 潤滑系を点検し必要に応じて補充する
動作温度上昇 | 設計パラメータ不適切 | 設計および動作条件を確認する
駆動過熱 | - | 伝動を点検し、必要であれば放熱対策を行う
周囲温度過高 | - | 冷却・換気を強化する
油漏れ | 過剰な潤滑 | 過剰油を除去し、潤滑頻度と量を調整する
漏れ | - | 伝動および潤滑系のシールを点検する
歯面の摩擦による亀裂 | 潤滑不足 | 適切な潤滑を回復する；自動潤滑装置を推奨
悪環境 | - | 作業環境を清潔かつ乾燥に保ち、外的影響を防ぐ
誤った潤滑油 | 不適切な油の使用 | 指定された潤滑油を使用する
磁気の影響 | - | ギアおよびラックが磁性でないことを確認する
ギア断裂 | 過負荷 | 設計パラメータを確認する
装置衝突 | - | 異物の有無を確認し、非常停止装置と操作を確実にする
歯面のピッティング発生 | - | 適切な潤滑と運転条件を維持する
平行度や直角度の不良 | - | ラック取付位置の精度を再確認する
位置決め誤差過大 | ピニオンとラック間の位置関係不良 | 取付およびアライメントを再確認する
技術特性 / 仕様
- 材質：鋼材 No. 1.0503 (C45)
- 対応モジュール：1.5、2、3、4、5、6、8
- 熱処理：高周波焼入れ、硬さ 50–55 HRC
- 歯形：ヘリカル歯（RH）19°31′42″
- 品質等級：6s
- 複数の長さ（L）、歯数、取付寸法を網羅する仕様コード（表参照）
- 取付：ボルト締め、延長時の逆クランプ使用、平行度と振れはダイヤルゲージで測定、調整後に位置決めピン穴をリーミングしてピンを挿入
- 保守：適切な潤滑、錆対策、過負荷回避、清潔で乾燥した作業環境を確保
