設備用ラック PR series

製品概要

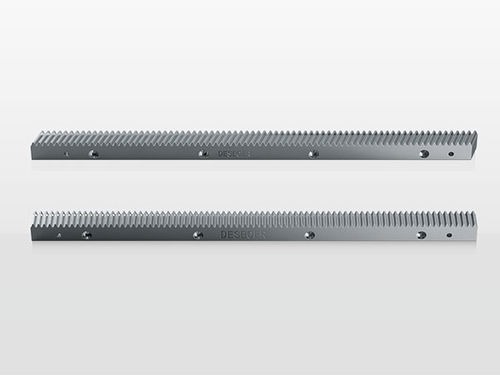

DESBOER製ミリング用ラック（誘導硬化、ヘリカル歯）。ピニオン駆動の直線運動や機械工具・自動化システムの位置決め用途に適しています。

一般情報
鋼種：1.0503 (C45)
対応モジュール：1.5、2、3、4、5、6、8
熱処理：焼入れ・焼戻し、硬さ 24–27 HRC
歯形：ヘリカル歯、右ねじれ（RH） 19°31'42"
精度級：8s

コードの意味
仕様コードはモジュール、標準長さ、構成を示します。参照画像およびカタログ情報は製品ページをご参照ください。

技術仕様（抜粋）
PR158R050C0 | 1.5 | 500 | 6.7 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 6 | 6 | 10 | 6 | 31.7 | 436.6 | 5.7 | 0.057
PR158R100C0 | 1.5 | 1000 | 6.7 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 6 | 6 | 10 | 6 | 31.7 | 936.6 | 5.7 | 0.066
PR028R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.057
PR028R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.066
PR038R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.066
PR038R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.072
PR048R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.068
PR048R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.078
PR058R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.068
PR058R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.078
PR068R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.068
PR068R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.078
PR088R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.073
PR088R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.085

取付方法

• 手順1. テーブルに準備されたボルト穴に合わせ、所定の予締め力で固定ボルトによりラックを締め付けます。
• 手順2. 拡張部の取り付けを補助するために逆留め具を併用してラックを設置します。調整後、固定ボルトを確実に締めます。
• 手順3. 取り付け後、ダイヤルゲージでラックの平行度および歯の振れを測定します。
• 手順4. 試験後、位置決めピン穴をリーミングし、位置決めピンを挿入して固定します。

注意事項
使用寿命を確保するため、取付時および使用時に適切な潤滑、防錆および定期点検を行ってください。長時間の過負荷は損傷の原因となるため避けてください。

トラブルシューティング（故障と対策）
現象 | 考えられる原因 | 対策
騒音増加 | ギア伝動の損傷 | ギア伝動を点検する
ラックとピニオンの取り付け不良 | 取付手順に従い点検する
潤滑不良 | 潤滑系を点検し、潤滑剤を補充・交換する
温度上昇 | 設計不備または放熱不足 | 設計パラメータを確認し、必要なら冷却やヒートシンクを追加する
オイル漏れ | 過剰な潤滑量 | 過剰油を除去し、潤滑頻度・量を調整する
歯面の擦り割れ | 不適切な潤滑 | 適切な潤滑を行う；自動潤滑を推奨
歯面のピッティング | 潤滑不良または汚染 | 潤滑と作業環境を良好に保ち、汚染を防ぐ
平行・直角出し不良 | 取付位置の誤り | ラックとピニオンの取付位置を再確認し補正する
過負荷や衝突 | 設計荷重超過や異物混入 | 設計荷重を確認し、非常停止装置や安全作業手順を確認する

特長 / 技術仕様

• 材質：鋼種 1.0503 (C45)
• 対応モジュール：1.5、2、3、4、5、6、8
• 熱処理：焼入れ・焼戻し、硬さ 24–27 HRC
• 歯形：ヘリカル歯、右ねじれ（RH） 19°31'42"
• 精度級：8s
• 複数の標準仕様コードとモジュール・長さの組合せに応じた寸法オプション（技術表参照）
• 取り付け：ボルト固定、逆留め具による延長補助、ダイヤルゲージによる検査、位置決めピンでの固定
