平歯車 PG series

歯筋がねじれたヘリカル炭素鋼製

Product name

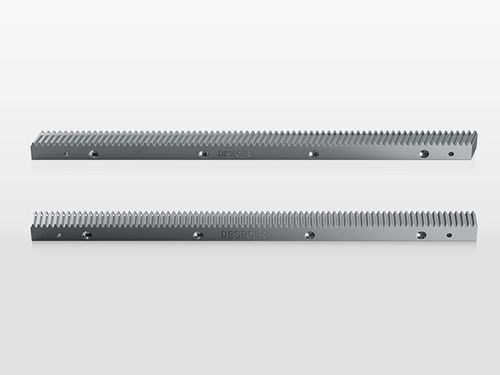

DESBOER Grinding Induction Hardening / Helical Gear

Overview
材質：鋼材番号1.0503（C45）。使用可能モジュール：1.5、2、3、4、5、6、8。誘導焼入れ歯面硬さ：50〜55 HRC。ヘリックス角の例：（LH）19°31'42"。誘導焼入れによる高精度な歯形が必要な産業用伝動向け製品です。

Gearbox technical specifications

• PG15L050C0 — モジュール：1.5 | L1：150 | 歯数：30 | L2：4.9 | b：17 | h_k：17
• PG15L050C1 — モジュール：1.5 | L1：150 | 歯数：30 | L2：4.9 | b：19 | h_k：19
• PG02L050C0 — モジュール：2 | L1：200 | 歯数：30 | L2：8.87 | b：25 | h_k：24
• PG03L050C0 — モジュール：3 | L1：200 | 歯数：20 | L2：10.64 | b：30 | h_k：29
• PG04L050C0 — モジュール：4 | L1：200 | 歯数：15 | L2：14.19 | b：40 | h_k：39
• PG05L050C0 — モジュール：5 | L1：200 | 歯数：12 | L2：17.73 | b：50 | h_k：39
• PG06L050C0 — モジュール：6 | L1：200 | 歯数：10 | L2：21.28 | b：60 | h_k：49
• PG08L050C0 — モジュール：8 | L1：213.33 | 歯数：8 | L2：28.37 | b：80 | h_k：79

Installation methods

• ステップ1：取り付けテーブルの予め開けられたボルト穴に合わせてラックを配置し、規定の予締め力で締め付けます。
• ステップ2：ラック延長部の取り付けを補助するために逆留め具を使用し、位置を調整してから固定ボルトを締めます。
• ステップ3：組付け後、ダイヤルゲージでラックの平行度および歯の偏心量を測定し、許容範囲を確認します。
• ステップ4：試験後、位置決めピン穴をリーミングし、位置決めピンを挿入して固定します。

Matters needing attention

• 設置および使用中は十分な潤滑と防錆処理を行ってください。
• 長時間の過負荷は避け、歯面や歯車の損傷を防いでください。
• 作動環境は清潔で乾燥した状態を保ち、異物混入を防止してください。

Troubleshooting

• 騒音の増加
  • 考えられる原因：駆動系の損傷 — 対策：伝動部を点検してください。
  • 考えられる原因：ラックとピニオンの取り付け不良 — 対策：取り付け手順を確認し、調整してください。
  • 考えられる原因：潤滑不良 — 対策：潤滑系を点検し、指定潤滑剤と量を回復してください。
• 動作温度の上昇
  • 考えられる原因：設計不良 — 対策：設計パラメータを見直してください。
  • 考えられる原因：駆動系の過熱 — 対策：伝動部を点検し、必要に応じて放熱対策を追加してください。
  • 考えられる原因：周囲温度の上昇 — 対策：十分な冷却を行ってください。
• 油漏れ
  • 考えられる原因：潤滑過多 — 対策：過剰油を除去し、潤滑頻度と量を調整してください。
  • 考えられる原因：シール等の漏れ — 対策：伝動系および潤滑系を点検し、漏れを修理してください。
• 歯面の摩擦亀裂
  • 考えられる原因：潤滑不良 — 対策：潤滑頻度を改善し、自動潤滑を検討してください。
  • 考えられる原因：環境汚染 — 対策：作動環境を清潔かつ乾燥に保ってください。
  • 考えられる原因：不適切な潤滑油 — 対策：指定の潤滑油に変更してください。
  • 考えられる原因：磁気の影響 — 対策：部品に残留磁気がないことを確認してください。
• 歯車破損
  • 考えられる原因：過負荷 — 対策：設計と荷重条件を再確認してください。
  • 考えられる原因：衝突や異物混入 — 対策：作動範囲に異物がないことを確認し、非常停止動作を検証してください。
  • 考えられる原因：ピッティングや潤滑不良 — 対策：十分な潤滑を維持し、歯面状態を監視してください。
  • 考えられる原因：平行度や直角度の不良 — 対策：ラック取り付け位置の精度を再確認してください。
• 位置決め誤差が大きい
  • 考えられる原因：ピニオンとラックの相対位置不良 — 対策：取り付け位置とアライメントを再確認し、修正してください。

Caractéristiques / Spécifications techniques

• 材質：鋼材番号1.0503（C45）
• 使用可能モジュール：1.5、2、3、4、5、6、8
• 誘導焼入れ歯面硬さ：50〜55 HRC
• ヘリックス角例：（LH）19°31'42"
• 仕様コード例：PG15L050C0、PG15L050C1、PG02L050C0、PG03L050C0、PG04L050C0、PG05L050C0、PG06L050C0、PG08L050C0
• 完全な取り付け手順とトラブルシューティングガイドを提供
