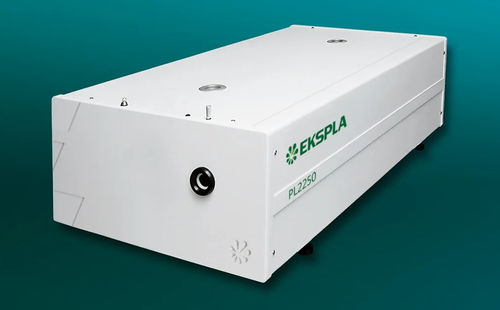

ピコ秒レーザー システム PL2250

分光学用Nd:YAG水冷式

PL2250シリーズはフラッシュランプ励起ピコ秒Nd:YAGレーザーで、20Hzの繰り返し周波数で最大100mJの高エネルギーピコ秒パルスを出力するように設計されています。これらのレーザーは、信頼性を高め、ランニングコストとメンテナンスコストの両方を削減する費用対効果の高い設計が特徴です。このシステムは、ハーメチックシールされたモノリシックブロックにダイオード励起固体（DPSS）マスターオシレーターと革新的なダイオード励起再生アンプを内蔵しており、熱レンズ効果が無視でき、長期安定性が向上している。フラッシュランプ励起パワーアンプは、ガウシアンビームプロファイルと低波面歪みを維持しながら、効率的な増幅ができるように最適化されている。出力パルスエネルギーは微調整が可能で、高調波発生は、恒温安定化オーブン内で角度調整されたKD*P結晶とKDP結晶を用いて達成され、各高調波の高いスペクトル純度を保証する。内蔵のエネルギーモニターが連続的なフィードバックを提供し、システムは、リードまたはディレイを調整可能な、装置同期用の複数のトリガーパルスを提供します。 特徴

• 密閉型DPSSマスターオシレーター
• ダイオード励起再生増幅器
• フラッシュランプ励起パワーアンプ
• 1064 nmで1パルスあたり最大100 mJを発生
• 30 psのパルス幅（オプションで20 ps）
• 優れたパルス幅安定性
• 最大20 Hzの繰り返し周波数
• ストリークカメラトリガーパルス（<；10psのジッター
• 優れたビームポインティング安定性
• サーモスタビライズされた第2、第3、第4および第5高調波発生器オプション
• PC制御
• キーパッドによる遠隔制御

アプリケーション

• 時間分解蛍光（ストリークカメラ測定を含む）
• SFG/SHG分光法
• 非線形分光法
• レーザー誘起ブレークダウン分光法
• OPG励起
• リモートレーザーセンシング
• 衛星測距
• その他の分光および非線形光学実験

革新的な設計簡単で便利なレーザー制御。 レーザーは、USB（VCP、ASCIIコマンド）、RS232（ASCIIコマンド）、LAN（REST API）、またはバックライト付きディスプレイを備えたリモート・コントロール・パッドを介して、マスター・デバイスまたはパーソナル・コンピューターから操作できます：

ASCIIコマンド

LAN: REST API

WLAN: REST API

オプション
• -P20：20ps±10%の出力パルス持続時間を提供します。パルス・エネルギーは30psバージョンと比較して30%低くなっています。
• -P80：出力パルス幅80ps±10%。
• -P80：出力パルス幅80ps±10%。 最大30 mJ（PL2251C）、24 mJ（PL2251B）、15 mJ（PL2251A）
• パルスエネルギー（波長266 nm）：最大12 mJ（PL2251C）、10 mJ（PL2251B）、7 mJ（PL2251A）
• パルスエネルギーの安定性（標準偏差）：<0.1064 nmで8%、532 nmで1.0%、355 nmで1.1%、266 nmで1.2%
• パルス幅（FWHM）：29 ± 5 ps（オプションで20～90 psの範囲）
• パルス幅の安定性：±1.0ps
• 繰り返し周波数：最大20Hz
• 偏光：直線、垂直、>99%
• プリパルスコントラスト：>200:1
• 光パルスジッター：内部/外部
• 内部トリガー領域：<50ps
• 外部トリガー領域：
• SYNC OUTパルス遅延：-500～50 ns調整可能
• ビーム発散：<0.5 mrad
• ビームポインティング安定性（RMS）：≤20 μrad
• ビーム径：～8 mm（PL2251A）、～10 mm（PL2251B）、～12 mm（PL2251C）
• 標準的なウォームアップ時間：30分
• レーザーヘッド・サイズ（ハーモニック付き）：456×1233×249mm±3mm
• レーザーヘッドサイズ（ハーモニックなし）：20℃
• 室温：22±2℃
• 相対湿度：20～80％（結露なきこと）
• 電源要件：200-240VAC、16A、単相、50/60Hz
• 消費電力：<2.5 kVA
