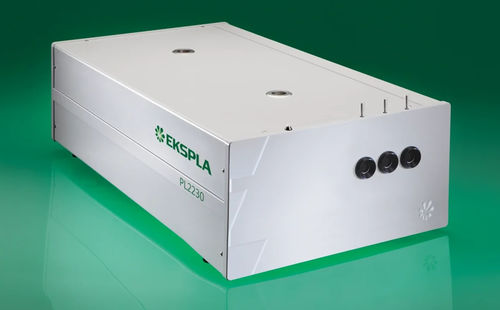

ピコ秒レーザー システム PL2230

ポンプ分光学用Nd:YAG

PL2230シリーズは、ダイオード励起、空冷、モードロックされたピコ秒Nd:YAGレーザーで、100Hzの繰り返し周波数で最大40mJの高エネルギーピコ秒パルスを供給するように設計されています。これらのレーザーは、正確なパルスエネルギー制御、優れた短期および長期安定性を提供し、要求の厳しい科学アプリケーションに適しています。 特徴

• 1064 nmで1パルスあたり最大40 mJを発生するダイオード励起パワーアンプ
• 高度なビーム整形システムによるビームプロファイルの改善
• 密閉型DPSSマスター発振器
• ダイオード励起再生増幅器
• 空冷式
• <；30psのパルス幅
• 優れたパルス幅の安定性
• 最大100Hzの繰り返し周波数
• 10psのジッタを持つストリークカメラのトリガパルス
• 優れたビームポインティングの安定性
• サーモスタビライズされた第2、第3、第4高調波発生器オプション
• PC制御
• キーパッドによるリモートコントロール

アプリケーション

• 時間分解蛍光（ストリークカメラ測定を含む）
• SFG/SHG分光法
• 非線形分光法
• レーザー誘起ブレークダウン分光法
• OPG励起
• リモートレーザーセンシング
• 衛星測距
• その他の分光および非線形光学アプリケーション

説明通信インターフェース

• USB：仮想シリアル・ポート、ASCIIコマンド
• RS232：ASCIIコマンド
• LAN：REST API
• WLAN：REST API

オプション
• -P20：出力パルス幅20ps±10%、パルスエネルギーは29ps版と比較して30%低下
• -P80：出力パルス幅80ps±10%、パルスエネルギーは29ps版と同じ
• -P10：出力パルス幅10±2ps、パルスエネルギーは29ps版と比較して50%低下（PL2230A-100のみ）
• -PLL： 特性 / 技術仕様
  • パルスエネルギー（1064 nm時）：最大40 mJ（PL2231A-50）, 30 mJ（PL2231-50）, 6 mJ（PL2230A-100）, 3 mJ（PL2230-100）
  • パルスエネルギー（532 nm時）：最大18 mJ（PL2231A-50）, 13 mJ（PL2231-50）, 3 mJ（PL2230A-100）, 1.3mJ（PL2230-100）
  • パルスエネルギー（波長355 nm）：最大13 mJ（PL2231A-50）、9 mJ（PL2231-50）、2 mJ（PL2230A-100）、0.9mJ（PL2230-100）
  • パルスエネルギー（波長266 nm）： 最大5 mJ（PL2231A-50）、3 mJ（PL2231-50）、0.6 mJ（PL2230A-100）、0.3mJ（PL2230-100）
  • パルス幅（FWHM）：29 ± 5 ps（標準）、10 ps、20 ps、80 psのオプション
  • パルス幅の安定性：±1%
  • パワー・ドリフト：
  • ビームプロファイル：ガウシアンに近い
  • ビーム発散：<0.7-1.5mrad
  • ビーム伝播比M²：<1.3-2.5
  • ビーム指向安定性（RMS）：≤10-20 μrad
  • 典型的なビーム径：～2～7 mm（モデルによる）
  • 光学パルスジッター：<50 ps（内部）、～3 ns（外部）
  • TRIG1出力パルス遅延：-500～50 ns
  • 標準的なウォームアップ時間：5～15分
  • レーザーヘッドのサイズ（幅×長さ×高さ）：レーザーヘッドのサイズ（W×L×H）：456 × 1031 × 249 ± 3 mm
  • 電気キャビネットのサイズ：471 × 391 × 147 ± 3 mm（PL2230-100：12 V DCアダプター、85 × 170 × 41 ± 3 mmを除く）
  • 傘の長さ：2.5m
  • 冷却：空冷式（PL2230-100、PL2230A-100）、独立型チラー（PL2231-50、PL2231A-50）
  • 室温：22±2 °C
  • 相対湿度：20～80％（結露なきこと）
  • 電源要件：110-240VAC、5A、単相、50/60Hz
  • 消費電力：<0.15～1.0kVA未満
