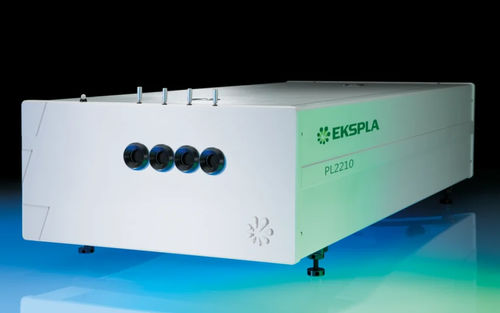

ピコ秒レーザー システム PL2210

固体ポンプ分光学用

PL2210シリーズは、ダイオード励起、空冷、モードロックNd:YAGレーザで、キロヘルツの繰り返し周波数でピコ秒パルスを発振します。これらのレーザーは、kHzレートで高パルスエネルギー用に設計されており、空冷によるソリッドステート、ダイオード励起設計を特徴としています（PL2210AおよびPL2210Bは外部給水不要）。ターンキーオペレーション、低メンテナンスコスト、およびオプションで＜10 ps rmsジッタのストリークカメラトリガパルスを提供します。リモートコントロールパッドとPCインターフェースの両方が利用でき、オプションで温度安定化された第2、第3、第4高調波発生器も用意されています。 特徴

• kHzレートで高パルスエネルギー
• ダイオード励起ソリッドステート設計
• 空冷-外部給水は不要（PL2210A用、PL2210Bのみ）
• ターンキー操作
• 低メンテナンスコスト
• <10 ps rmsジッタのストリークカメラトリガパルス（オプション）
• リモートコントロールパッド
• PC制御
• 温度安定化第2、第3、第4高調波発生器（オプション）

アプリケーション

• 時間分解蛍光（ストリークカメラ測定を含む）、ポンプ-プローブ分光法
• OPG/OPA/OPOポンピング
• リモート・レーザー・センシング
• その他の分光および非線形光学アプリケーション

説明通信インターフェース

• USB：仮想シリアル・ポート、ASCIIコマンド
• RS232：
• ASCIIコマンド
• LAN：REST API
• WLAN：REST API

利用可能なモデル

• PL2210A：最大0.9 mJ、繰り返し周波数1 kHzで29 psのパルス
• PL2210B：最大2.5 mJ、繰り返し周波数1 kHzで29 psのパルス
• PL2211A：最大5 mJのエネルギー、繰り返し周波数1 kHzで29 psのパルス

。 オプション

• -PRETRIG：-400...600μs範囲のリード/ディレイと<10 ps rmsジッタ>
• -P80のストリークカメラ・トリガ用に低ジッタパルスを提供：80ps±10%の出力パルス幅を提供
• -P20：20ps±10%の出力パルス幅を提供
• -PC：整数によるパルス繰り返し率の低減、シングル・ショット・モード、および1064 nmでの低強度擬似CWバックグラウンドの低減を可能にします（このオプションで出力は～20%低減）

仕様

• 1064 nmでの出力エネルギー：PL2210A：0.9mJ、PL2210B：2.5mJ、PL2211A：5mJ
• 532 nmでの出力エネルギー：PL2210A：0.45mJ、PL2210B：1.3mJ、PL2211A：2.5mJ
• 355nmでの出力エネルギー：PL2210A：0.35mJ、PL2210B：0.8mJ、PL2211A：1.6mJ
• 266nmでの出力エネルギー：PL2210A：0.1mJ、PL2210B：0.25mJ、PL2211A：0.5mJ
• パルスエネルギー安定性（標準偏差）：1064nm： 0.5%、532 nm： 0.8%、355 nm： 1.0%、266nm：2.0%
• パルス幅（FWHM）：29 ± 5 ps
• パルス繰り返し周波数：1kHz
• トリガー・モード：内部/外部
• TRIG1 OUTパルス遅延：-500 ... 50 ns
• TRIG1 OUTパルス・ジッター：<0.1 ns rms
• 空間モード：ガウシアンに近い
• ビーム発散：<1mrad>
• ビーム径：PL2210A：1.7mm、PL2210B/PL2211A：～3mm
• ビームポインティング安定性（RMS）：<30μrad
• プリパルスコントラスト：>200 : 1
• 偏光：リニア、100 : 1以上
• レーザーヘッドのサイズ（W × L × H）：500 × 1031 × 249 ± 3 mm
• 電源のサイズ（W × L × H）：PL2210A：365×392×290mm、PL2210B：450×375×130±3mm、PL2211A：550×600×550±3mm（19″標準、MR-9）
• ウォーターサービス：PL2210A/B：不要、空冷式、PL2211A：独立型チラー
• 室温：22 ± 2 °C
• 相対湿度：20～80%（結露なきこと）
• 電源要件：100-240VAC、単相50/60Hz
• 消費電力：PL2210A/B：＜1 kW、PL2211A：＜1.5 kW

注意

• レーザーは常に主電源に接続されている必要があります。1時間以上接続されていない場合は、電源を入れる前に数時間のウォームアップが必要です。
