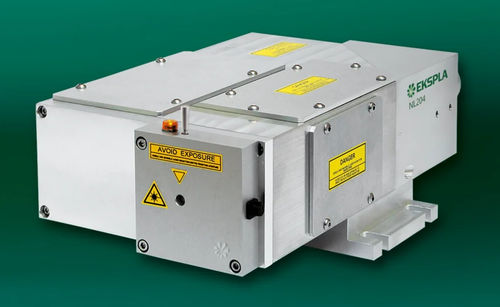

パルスレーザー システム NL200

ナノ秒Q switch固体

NL200シリーズは、kHzの繰り返し周波数で高いパルスエネルギーを実現するために設計された、コンパクトで空冷のQスイッチDPSSナノ秒レーザーです。そのエンドポンプ設計により、コンパクトさとさまざまな産業および研究開発用レーザー機器への容易な統合が保証されます。短いナノ秒パルス持続時間、可変繰り返し周波数、および外部TTLトリガーを備えたNL200シリーズは、材料加工、LCDおよびOLEDディスプレイパネルの修理、アブレーション、マーキング、彫刻、レーザークリーニング、レーザー堆積など、より高いパルスエネルギーを必要とするアプリケーションに最適でコスト効果の高いソースです。このレーザーは、532 nm、355 nm、266 nm、および213 nmの波長用の高調波生成モジュールを装備することができ、分光法、光音響イメージング、リモートセンシングのための多用途なツールとなります。機械的に安定し、気密に封じられた設計により、信頼性の高い動作と長いコンポーネント寿命が保証されます。

特徴

• 顧客に認められた信頼性
• 2年間の保証
• 1064 nmで最大4 mJのパルスエネルギー
• 最大2500 Hzの可変繰り返し周波数
• 標準オプションとして532 nm、355 nm、266 nm、213 nmの波長
• 1064 nmでのパルス持続時間<10 ns
• 電気光学Qスイッチング
• ターンキー操作
• 頑丈な密閉キャビティ
• コンパクトサイズ
• シンプルで頑丈
• 空冷
• 外部TTLトリガー
• REST APIコマンドを使用して、任意のOSで動作するキーパッドおよび/または任意のコントローラーを介したリモートコントロール

アプリケーション

• 材料加工
• LCDおよびOLEDディスプレイパネルの修理
• マーキング
• マイクロマシニング
• 彫刻
• レーザー堆積
• レーザークリーニング
• アブレーション
• 分光法
• OPOポンピング
• リモートセンシング

利点

• パルスエネルギーを一定に保ちながら繰り返し周波数を連続的に調整し、マイクロマシニング、マーキング、薄膜除去アプリケーションのための優れたビームポイントとエネルギー安定性を提供
• LCDおよびOLEDディスプレイの修理に有益な、低M²値<1.3で良好な集束性を持つガウスに近い滑らかなビームプロファイル
• 簡単な輸送とスペースの節約のためのコンパクトさと軽さ
• 材料アブレーションやLIBSなど、交互の波長を必要とするアプリケーションのための迅速な波長選択
• 空冷、信頼性の高いエンドポンプ技術、アンプフリーDPSS設計により、簡単な操作、アライメント、インストール、および低い所有コストを実現
• ラボまたはOEM機器との簡単な統合のための多様な制御インターフェース（USB、RS232、LAN、WLAN）

仕様

• パルスエネルギー（1064 nmで）：NL201：0.9 mJ、NL202：2.0 mJ、NL204：4.0 mJ
• パルスエネルギー（532 nmで）：NL201：0.3 mJ、NL202：0.9 mJ、NL204：2.0 mJ
• パルスエネルギー（355 nmで）：NL201：0.2 mJ、NL202：0.6 mJ、NL204：1.3 mJ
• パルスエネルギー（266 nmで）：NL201：0.08 mJ、NL202：0.2 mJ、NL204：0.6 mJ
• パルスエネルギー（213 nmで）：NL201：0.04 mJ、NL202：0.1 mJ、NL204：0.2 mJ
• パルスエネルギー安定性（標準偏差）：1064 nmで：<0.5%、532 nmで：<2.5%、355 nmで：<3.5%、266 nmで：<4%、213 nmで：<5%
• 典型的なパルス持続時間：7–10 ns
• パワードリフト：±2%
• パルス繰り返し周波数：NL201：0–2500 Hz、NL202/NL204：0–1000 Hz
• ビーム空間プロファイル：近距離および遠距離でガウスに近い
• 楕円率：1064 nmで0.9–1.1
• M²：<1.3
• ビームダイバージェンス：<3 mrad
• 偏光：線形
• 典型的なビーム直径：0.7 mm
• ビームポイント安定性（RMS）：≤10 µrad
• 光学ジッター（標準偏差）：<0.5 ns
• レーザーヘッドサイズ（W × L × H）：164 × 320 × 93 mm
• 電源ユニット（W × L × H）：470 × 390 × 140 mm
• アンビリカル長：3 m
• 冷却：空冷
• 周囲温度：18–30 °C
• 相対湿度：20–80%（結露しないこと）
• 電力要件：100–240 V AC、単相、50/60 Hz
• 消費電力：<600 W
• 部屋の清潔度：ISOクラス9以下

注意

• レーザーは常に主電源に接続されている必要があります。1時間以上切断された場合、電源を入れる前に数時間のウォームアップが必要です。
