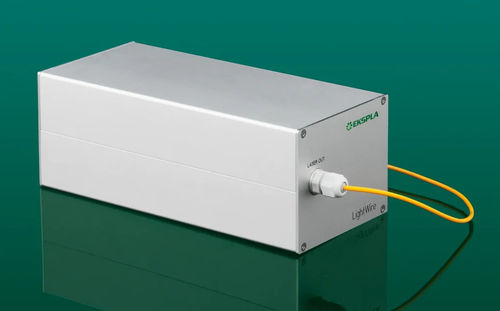

フェムトセカンドレーザー モジュール LightWire FFS

ピコ秒ファイバー近赤外線（NIR）

LightWire FFSシリーズは、フェムト秒レーザー用に設計されたコンパクトなファイバーシーダーで、Nd:YAG、Yb:YAG、Yb:KGW、Yb:CALGOベースのCPAシステムのシーディングに特化しています。これらのファイバーレーザーは、ターンキー操作、モノリシックデザイン、メンテナンス不要で、産業環境や多分野の研究所に最適です。シリーズには、フェムト秒およびピコ秒のパルス持続時間を持つモデルが含まれており、さまざまな用途に柔軟性を提供します。

特徴

• パルスエネルギー > 250 nJ、繰り返し周波数 < 200 kHz (FFS200CHI用)
• 圧縮またはチャープされた広帯域パルス
• パルスは< 200 fs (FFS100CHI用)および< 250 fs (FFS200CHI用)まで圧縮可能
• パルス持続時間 < 140 fs (FFS200用)
• PLLオプション
• 他の波長はリクエストに応じて利用可能

用途

• フェムト秒CPAシステムのシーディング
• 超高速分光法
• 時間領域テラヘルツ分光法

説明
LightWire FFSシリーズは、コンパクトで便利、メンテナンスフリーのソースを必要とする研究者やOEMインテグレーター向けに設計されています。帯域幅制限のあるピコ秒パルス、<200 fsまで圧縮可能な広帯域パルス、または140 fs未満のフェムト秒パルスを提供します。広範囲に調整可能なパルス繰り返し率（25 kHz – 50 MHz）は、非線形顕微鏡、時間分解分光法、テラヘルツ分光法、超高速計測アプリケーションに適しています。FFSレーザーは、ファイバーから直接フェムト秒パルス持続時間で、またはチャープされたパルスで利用可能です。広いスペクトル帯域幅（最大15 nm）は、<200 fs圧縮持続時間のパルスの増幅を可能にします。FFS200CHIモデルは、CPAシステムのコンプレッサーデザインに合わせたカスタマイズ可能なチャーププロファイルを備えています。

仕様

• 中心波長: 1030 ± 1 nm (FFS100CHI, FFS200CHI), 1064 nm (FFS200)
• 典型的なスペクトル帯域幅（FWHMで）: 最大15 nm (FFS100CHI, FFS200CHI), > 20 nm (FFS200)
• パルス持続時間: 最大30 ps、< 200 fsまで圧縮可能 (FFS100CHI); > 50 ps、< 250 fsまで圧縮可能 (FFS200CHI); < 140 fs (FFS200)
• チャーププロファイル: 線形、カスタム (FFS100CHI, FFS200CHI); NA (FFS200)
• パルス繰り返し率（パルスピッカー付き）: 25 kHz – 50 MHz (FFS100CHI, FFS200); 100 kHz – 50 MHz (FFS200CHI)
• 出力パワー（パルスピッカーなし/あり）: > 50 mW / > 25 mW (FFS100CHI); > 200 mW at 50 MHz, > 100 mW at 1 MHz, > 25 mW at 100 kHz (FFS200CHI); > 200 mW / > 100 mW (FFS200)
• パルスエネルギー（パルスピッカーなし/あり）: > 1 nJ / > 0.5 nJ (FFS100CHI); > 250 nJ at repetition rates < 200 kHz (FFS200CHI); > 5 nJ / > 2.5 nJ (FFS200)
• 偏光: 線形、> 100:1 消光比 (FFS100CHI, FFS200CHI); 線形、> 10:1 消光比 (FFS200)
• 光出力: FC/APCコネクタまたはマウントフランジ付きコリメータ (FFS100CHI); コリメータ＆アイソレーターノード (FFS200CHI); FC/PCコネクタまたはコリメートビーム (FFS200)
• 出力ファイバー長: 最大5 m (FFS100CHI), 最大3 m (FFS200CHI), 最大2 m (FFS200)
• ビーム直径: 0.9 ± 0.1 mm (すべてのモデル)
• ビーム高さ: 38 mm (FFS200CHI), NA (その他)
• ビーム品質: M² < 1.1 (FFS100CHI, FFS200CHI), M² < 1.5 (FFS200)
• パルストレインモニタリング: オシレータートレイン用フォトダイオード出力、レーザー出力用TTL同期パルス（パルスピッカーが含まれている場合）
• コリメータの寸法（D × L）: Ø33 × 11.76 mm (すべてのモデル)
• 制御インターフェース: CAN (USB, RS232, LANオプション)
• 室温: 10–30 °C
• 相対湿度: 結露しないこと
• 電源: 100–240 V, 50–60 Hz AC
• 消費電力: 最大230 W（通常60 W）

注文情報

• 注文情報と構成オプションは、製品ドキュメントと注文画像で利用可能です。

特性 / 技術仕様

• パルスエネルギー: 最大> 250 nJ at < 200 kHz (FFS200CHI)
• パルス持続時間: < 200 fsまで圧縮可能 (FFS100CHI), < 250 fsまで圧縮可能 (FFS200CHI), < 140 fs (FFS200)
• 中心波長: 1030 ± 1 nm (FFS100CHI, FFS200CHI), 1064 nm (FFS200)
• スペクトル帯域幅: 最大15 nm (FFS100CHI, FFS200CHI), > 20 nm (FFS200)
• パルス繰り返し率: 25 kHz – 50 MHz (FFS100CHI, FFS200), 100 kHz – 50 MHz (FFS200CHI)
• 出力パワー: 最大> 200 mW
• 偏光: 線形、高消光比
• ビーム直径: 0.9 ± 0.1 mm
• 制御インターフェース: CAN, USB, RS232, LAN (オプション)
• 動作温度: 10–30 °C
• 電源: 100–240 V, 50–60 Hz AC
• 消費電力: 最大230 W
