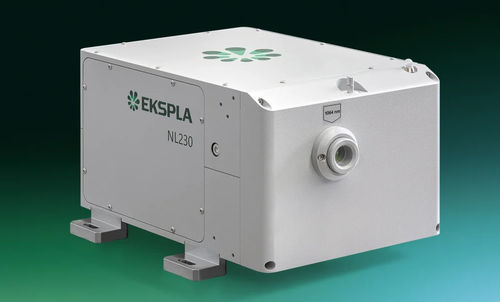

ナノ秒レーザー システム NL230

LIDAR工業用チタン サファイヤ

NL230シリーズのダイオード励起短ナノ秒レーザーは、高強度、高輝度のパルスを生成するように設計されており、材料のアブレーション、光検出および測距（LIDAR）、リモートセンシング、質量分析、OPO、Ti:Sapphireまたは色素レーザーポンピングなどのアプリケーションを対象としています。ダイオード励起により、レーザーのメンテナンスフリーの運転が可能になり、推定8時間の作業時間で3年以上の長期間にわたって動作します。

特徴

• 顧客に認められた信頼性
• 2年間の保証
• ダイオード励起
• 頑丈な密閉レーザーキャビティ
• 1064 nmで最大190 mJのパルスエネルギー
• 最大100 Hzのパルス繰り返し率
• 3〜6 nsの範囲の短いパルス持続時間
• 低発散ビームのための可変反射率出力カプラー
• 静かな操作：フラッシュランプの発射音がありません
• REST APIコマンドを使用して、キーパッドおよび/または任意のOSで動作する任意のコントローラーを介してリモート制御
• 温度安定化された第2および第3高調波ジェネレーター（オプション）
• 電気機械式シャッター（オプション）
• 簡単に交換可能な出力ウィンドウ

アプリケーション

• LIBS（レーザー誘起ブレークダウン分光法）
• 材料のアブレーション
• OPOポンピング
• リモートセンシング
• LIDAR（光検出および測距）
• 質量分析
• LIF（レーザー誘起蛍光）

説明
NL230シリーズのレーザーは、頑丈で密閉され、精密に加工された一体型アルミニウムブロックで構築されており、レーザー誘起ブレークダウン分光法（LIBS）などの過酷な産業環境での信頼性の高い動作を保証します。第2および第3高調波オプションは、高パルスエネルギーと高パルス間安定性が必要なアプリケーションの範囲を拡大します。他の産業機器との簡単でシームレスな制御と統合のために、NL230シリーズのレーザーはUSB/RS232インターフェースを備えており、< 0.5 ns StDevのジッターで外部トリガーをかけることができます。NL230シリーズのレーザーは、産業環境で24時間365日信頼性の高い動作をするように設計されています。

利点

• 3〜6 nsの短いパルス持続時間は、材料との強い相互作用を保証し、LIBSに非常に適しています
• ユーザーが選択可能な波長の単一軸出力は、材料のアブレーションやLIBSなど、交互の波長を必要とする実験に優れています
• 頑丈な一体型設計により、過酷な環境でのレーザー使用が可能です
• ダイオード励起設計により静かな操作が可能になり、フラッシュライトの刺激を排除します
• さまざまなインターフェース（USB、RS232、LAN、WLAN）が簡単な制御と他の機器との統合を保証します

仕様

• モデル： NL231-50 / NL231-100
• パルスエネルギー（最低）： 1064 nmで：190 mJ（NL231-50）、150 mJ（NL231-100）；532 nmで：110 mJ（NL231-50）、90 mJ（NL231-100）；355 nmで：55 mJ（NL231-50）、40 mJ（NL231-100）；266 nmで：3 mJ（NL231-50）、1.2 mJ（NL231-100）
• パルスエネルギー安定性（StdDev）： 1064 nmで：< 1.0 %；532 nmで：< 2.5 %；355 nmで：< 3.5 %；266 nmで：< 5 %
• パルス繰り返し率： 50 Hz（NL231-50）、100 Hz（NL231-100）
• パワードリフト： < ±3 %
• パルス持続時間： 3〜6 ns
• 線幅： 1064 nmで< 1 cm⁻¹
• ビームプロファイル： 近場で“トップハット”、遠場でガウスに近い
• ビームダイバージェンス： < 0.8 mrad
• ビームポインティング安定性（RMS）： ≤ 60 μrad
• 偏光： 線形、1064 nmで> 90 %
• 典型的なビーム直径： 5 mm
• 光パルスジッター（StDev）： 内部/外部トリガーモード：< 0.5 ns
• 典型的なウォームアップ時間： 10分
• レーザーヘッドサイズ（W × L × H）： 251 × 290 × 167 ± 3 mm
• 電源ユニット（W × L × H）： デスクトップケース：449 × 390 × 140 ± 3 mm；19インチモジュール：483 × 390 × 140 ± 3 mm
• 外部チラー： 問い合わせ
• アンビリカル長： 3 m
• 冷却： 外部チラー
• 周囲温度： 18〜30 °C
• 相対湿度： 20〜80 %（結露しないこと）
• 電力要件： 100〜240 V AC、単相、50/60 Hz
• 消費電力： < 1.0 kW
• 部屋の清潔さ： ISOクラス9以下
