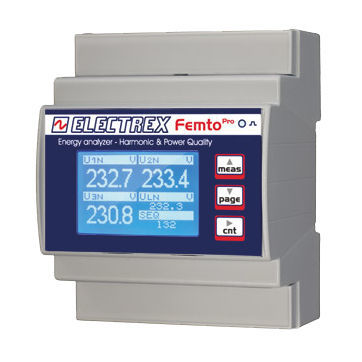

電気回路網用分析器 PFA64-10102-E00 FEMTO PRO D4 5A CLAMP

AC ネットワーク電源電圧

概要
単相/三相エネルギーアナライザー（最大3つの単相ライン）で、精度クラス0.5S。CT ../5A または ../1A による接続（CTは含まれません）。DINレール取付（4モジュール）、ねじ端子による取付。電源 230–240 VAC。

主な特徴

• 電圧・電流のTHDおよびTDDを測定
• 中性線電流を測定
• 最大・最小電圧を測定
• 最大電流および最大電力を測定
• 相ごとの有効電力量を測定
• 相順検出および設定
• 4つの動作タイマー
• 複雑な論理条件に対応する8つの設定可能なアラーム
• グラフィックLCD表示
• 較正用LED
• Modbus-RTU（RS485）による通信
• リモートでのファームウェア更新およびPUKコードによる拡張対応
• DINレール取付（4モジュール）
• ねじ端子接続

入手可能なドキュメント（製品ページ）

• データシート（PDF）
• 設置手順（PDF）

仕様 / 技術仕様

• モデルファミリー: FEMTO PRO
• モデル: FEMTO PRO D4
• 製品コード / 注文番号: PFA64-10102-E00
• 対応相: 単相および三相（最大3つの単相ライン）
• 精度クラス: 0.5S
• 電流入力: CT ../5A または ../1A（CTは含まれません）；5Aクランプオプションあり
• 測定項目: 電圧・電流のTHD、TDD；中性線電流；最大/最小電圧；最大電流；電力；相ごとの有効電力量
• 表示: グラフィックLCD
• 表示灯: 較正用LED
• アラーム: 複雑な論理に対応する8つの設定可能なアラーム
• タイマー: 4つの動作タイマー
• 通信: Modbus-RTU（RS485）
• ファームウェア: リモート更新対応；PUKコードで拡張可能
• 取付: DINレール、4モジュール
• 端子: ねじ端子による接続
• 電源: 230–240 VAC
• 規格: EN 50470-1, EN 50470-3
