監視用分析器 PFA8C11-02 ZEPTO 96

電気回路網用AC ネットワーク工業用

製品名

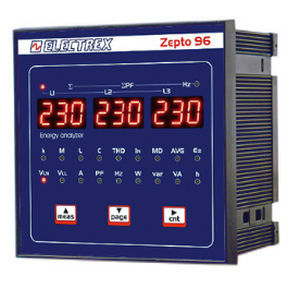

PFA8C11-02 ZEPTO 96 RS485 230-240 Vac マルチメーター / エネルギーアナライザー

概要
中性線電流を含む50以上の電気量を計測可能。電流・電圧のTHD（THD-I、THD-U）、ローリングデマンドおよび最大デマンド、部分および総有効エネルギー（Ea）、無効エネルギー（Er）を測定します。RMSは第31次高調波まで測定。電圧・電流の精度は0.5％、有効エネルギーはクラス1、無効エネルギーはクラス2（EN 62053-21）。3 × 3桁の高視認性LED表示。パネル開口寸法96×96 mm。単相、二相、バランス/不平衡三相（最大500 V 相間）対応。2線/3線/4線、低圧・高圧システム対応。CT入力 ../1-5 A。RS485（Modbus）通信。動作温度 -10〜+50 °C。電源 230-240 Vac（他電源は別途対応）。

主な特長

• 中性線電流を含む50以上の計測値
• 電流・電圧のTHD測定（THD-I、THD-U）
• 第31次高調波までのRMS測定
• ローリングデマンドおよび最大デマンドの測定
• 部分および総有効エネルギー（Ea）および無効エネルギー（Er）
• 精度：電圧・電流 0.5％；有効エネルギー クラス1；無効エネルギー クラス2（EN 62053-21）
• 3 × 3桁の高視認性LED表示
• 単相、二相、三相（バランス／不平衡）に対応（最大500 V 相間）
• 2/3/4線、低圧・高圧システムに対応
• CT入力： ../1-5 A
• RS485（Modbus）通信対応
• 動作温度範囲：-10〜+50 °C
• 電源：230-240 Vac（他電源は別途対応）

ドキュメント
リーフレット、データシート、設置手順書（メーカーよりPDF提供）。

技術仕様

• 製品コード：PFA8C11-02
• モデル：ZEPTO 96
• 計測項目：中性線電流、THD-I、THD-U、ローリング/最大デマンドを含む50以上の計測値
• 高調波測定：第31次高調波までのRMS
• 電圧/電流精度：電圧・電流 0.5％
• エネルギー精度：有効エネルギー クラス1；無効エネルギー クラス2（EN 62053-21）
• 表示：3 × 3桁 LED 高視認性表示
• パネル開口：96×96 mm
• システム互換性：単相、二相、三相（バランス/不平衡、最大500 V ph-ph）；2/3/4線；低圧・高圧
• CT入力： ../1-5 A
• 通信：RS485（Modbus）
• 動作温度：-10 °C 〜 +50 °C
• 電源：230-240 Vac（他電源は別途対応）
