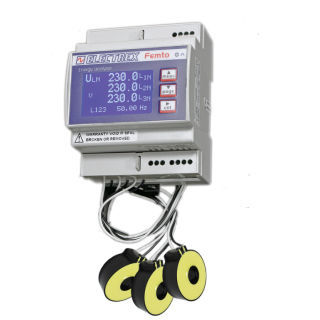

監視用分析器 PFA64M1-DA-B FEMTO MID D4 ECT

電気回路網用ネットワーク用三相電気回路用

製品概要
MID付属書MI-003およびEN 50470-1 / EN 50470-3に準拠した、3線・4線の三相低圧ネットワーク用エネルギーカウンタ／アナライザ。外部ECT100A電流変成器（PFAE000-01）3台で校正済み。産業・商業用途の電力監視および検針用途に適合します。

主な特長

• 精度：クラス1（EN 62053-21）；クラスB（EN 50470-3）
• 外部ECT 100A 3台（品番 PFAE000-01）で校正
• 電圧、電流、THD（電圧・電流）の測定
• 中性線電流の測定
• 最大/最小電圧の監視
• 最大電流および最大電力の測定
• 各相の有効電力量測定
• 動作時間カウンタ×4
• 校正用LED×1
• RS485通信インターフェース
• 独立コモン端子を備えたデジタル入力2、デジタル出力2
• 電源：85-440 Vac（相間）
• 筐体サイズ：DINレール4モジュール

追加情報
FEMTO D4 BおよびATTO D4 Bのデータシート（pdf）が利用可能です。課金用途向けのMID認証書類は、必要に応じて別途ご提供可能です。

技術仕様

• モデルファミリ：FEMTO D4
• 製品コード：PFA64M1-DA-B
• タイプ：三相エネルギーカウンタ／アナライザ、低圧（3/4線）
• 規格：MID 添付書 MI-003；EN 50470-1；EN 50470-3；EN 62053-21
• 精度クラス：クラス1（EN 62053-21）；クラスB（EN 50470-3）
• 電流変成器（CT）：外部ECT 100A ×3（PFAE000-01）で校正
• 測定項目：電圧、電流、THD（V・I）、中性線電流、相別有効電力量、電圧最大/最小、電流/電力最大
• カウンタ：動作時間カウンタ×4
• 表示：校正用LED×1
• 通信：RS485
• デジタルI/O：デジタル入力2、デジタル出力2（独立コモン）
• 電源：85-440 Vac（相間）
• 筐体サイズ：DINレール4モジュール
