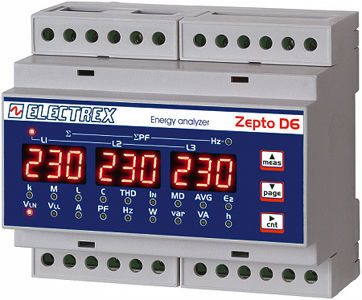

電気回路網用分析器 PFA8611-12 ZEPTO D6

三相電気回路用単相電気回路用電力品質

製品
単相・三相システム向けマルチメーター／エネルギーアナライザー ZEPTO D6 RS485 230-240V 1DI 2DO

コード
Cod. PFA8611-12

概要
DINレール取り付けのコンパクトな計測器で、中性線電流、THD-I・THD-U、ローリングデマンドおよび最大デマンド、部分および総有効エネルギー（Ea）、無効エネルギー（Er）など50以上の電気量を計測します。最大31次までの高調波を含むRMS測定。電圧・電流の精度0.5％、有効エネルギーはクラス1、無効エネルギーはクラス2（EN62053-21）。高視認性の3 × 3桁LED表示。単相、2相、平衡/不平衡の三相（最大500 V相間）、2/3/4線、低圧・高圧対応。CT入力 ../1-5 A。RS485（Modbus）通信。動作温度 -10 ～ +50 °C。電源 230-240 Vac（他電源は要問い合わせ）。

主な特長

• 中性線電流を含む50以上の電気量の計測
• 電流（THD-I）および電圧（THD-U）のTHD測定
• 31次までのRMS測定による高調波解析
• 負荷監視用のローリングデマンド・最大デマンド機能
• 部分／総有効エネルギー（Ea）および無効エネルギー（Er）の監視
• 現地で見やすい3 × 3桁LED表示
• 単相、2相、平衡/不平衡三相、2/3/4線に対応
• CT入力： ../1-5 A（柔軟なCT接続）
• デジタルI/O：1入力（DI）、2出力（DO）
• 通信：Modbus対応のRS485ポートでエネルギー管理システムに統合可能
• 動作温度範囲：-10 ～ +50 °C
• 電源：230-240 Vac（他オプションは要問い合わせ）

特性 / 技術仕様

• モデル名：ZEPTO D6
• 製品コード：PFA8611-12
• 機能：マルチメーター、エネルギーアナライザー、エネルギーカウンタ
• 測定項目：電圧、電流、中性線電流、有効/無効エネルギー、最大31次までの高調波解析、THD
• 精度：電圧・電流0.5％；有効エネルギー クラス1；無効エネルギー クラス2（EN62053-21）
• 表示：高視認性3 × 3桁LED表示
• 電圧範囲：最大500 V 相間
• CT入力： ../1-5 A
• デジタルインターフェース：1 DI、2 DO
• 通信プロトコル：RS485（Modbus）
• 取付：DINレール、6モジュール
• 動作温度：-10 °C ～ +50 °C
• 電源：230-240 Vac（他オプションは要問い合わせ）
