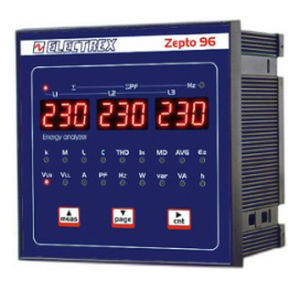

工業用分析器 PFA8C11-12 ZEPTO 96

電圧高調波エネルギー

概要
ZEPTO 96（型番 PFA8C11-12）は、産業用電気システム向けの96×96マルチメータ／エネルギーアナライザです。中性線電流、電圧・電流のTHD、最大31次までのRMS測定、ローリングデマンド・最大デマンド、部分・総合の有効／無効電力量など50以上の計測値を提供します。RS485（Modbus）、デジタル入力1、絶縁デジタル出力2を備え、CT入力は1-5Aに対応。定格電源230-240 Vac。精度は電圧・電流0.5%、有効電力量クラス1、無効電力量クラス2（EN62053-21）。

主な計測項目と機能

• 中性線電流を含む50以上の計測値
• THD-I（電流の全高調波歪み）およびTHD-U（電圧）
• 最大31次までのRMS測定
• ローリングデマンドおよび最大デマンド
• 部分および総合の有効エネルギー（Ea）
• 無効エネルギー（Er）

通信と入出力

• RS485シリアルポート（Modbusプロトコル）
• デジタル入力 1
• 絶縁デジタル出力 2

表示とユーザーインターフェース

• 3×3桁 高視認性 LED表示

技術仕様

• 製品コード: PFA8C11-12
• モデル: ZEPTO 96
• 正面寸法: 96×96 mm
• 定格電源電圧: 230-240 Vac
• 測定システム: 単相、2相、平衡/不平衡3相（最大相間500 V）
• 配線: 2、3 & 4 線
• CT入力: 1-5 A
• RMS高調波測定: 第31高調波まで
• 電圧/電流精度: VおよびIで0.5%
• エネルギー精度: 有効 クラス1、無効 クラス2（EN62053-21）
• 表示: 3×3桁 LED
• デジタルI/O: 1 DI / 2 DO（絶縁）
• 通信: RS485（Modbus）
• 動作温度: -10～+50 °C
• 最大相間電圧: 500 V
