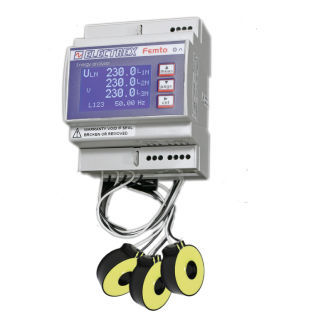

監視用分析器 PFA64M1-0A-B FEMTO MID D4 ECT電気回路網用規制用工業用
お気に入りに追加する
商品比較に追加する
特徴
- 応用分野
- 監視用, 電気回路網用, 規制用, 工業用
- 測定
- 高調波, 電源, 電圧, エネルギー
- 設定
- DINレール
- その他の特徴
- RS485
詳細
製品概要
規格と精度
測定項目と機能
機械・電気仕様
用途
技術仕様
- 三相低圧（3相3線および3相4線）向けの電力量カウンタ/アナライザ、型式 PFA64M1-0A-B（FEMTO D4 B）。MID適合の設置に対応。
規格と精度
- MID 添付文書 MI-003、EN 50470-1、EN 50470-3 に準拠。
- 精度：EN 62053-21 クラス1、EN 50470-3 クラスB。
測定項目と機能
- 外付け ECT CT 100A（品番 PFAE000-01）×3に接続して較正済み。
- 電圧・電流のTHD測定。
- 中性線（ニュートラル）電流の測定。
- 最大/最小電圧（Vmax/Vmin）の検出。
- 最大電流（Imax）の測定。
- 最大電力（Pmax）の測定。
- 各相の有効エネルギー測定。
- 位相回転（フェーズローテーション）検出。
- 稼働時間カウンタ4系統。
- 較正用LED表示。
- RS485シリアル通信インタフェース。
機械・電気仕様
- 取付幅：DINレール4モジュール。
- 電源：85–440 Vac（相間）。
用途
- 三相低圧（3相3線/3相4線）ネットワークのエネルギーモニタリング・計測に適する。MID適合が必要な産業・商業用途向け。
- 計量用途の検定証明（税務用）などの証明書は要求に応じ提供可能。
技術仕様
- 製品群 / 型式：Femto D4 B / PFA64M1-0A-B。
- 測定種別：三相低圧系統向けエネルギーカウンタ/アナライザ（3相、3/4線式）。
- 規格：MID MI-003、EN 50470-1、EN 50470-3。
- 精度クラス：EN 62053-21 クラス1、EN 50470-3 クラスB。
- CT：外付け ECT CT 100A ×3（品番 PFAE000-01）で較正済み。
- 測定パラメータ：各相の有効エネルギー、THD（電圧・電流）、中性線電流、Vmax/Vmin、Imax、Pmax。
- カウンタ：稼働時間カウンタ4系統。
- 表示：較正用LED（1）。
- 通信：RS485シリアルインタフェース。
- 機械寸法：DINレール4モジュール。
- 電源電圧：85–440 Vac（相間）。
- 証明書：計量/税務用証明書は要求に応じて提供可能。
