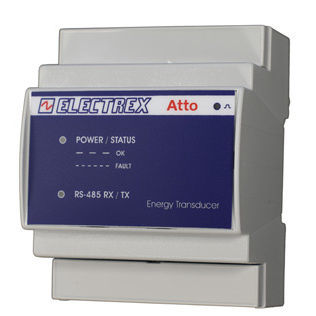

監視用分析器 PFA74D1-D2-B ATTO RCM D4 ECT三相電気回路用単相電気回路用電源
お気に入りに追加する
商品比較に追加する
特徴
- 応用分野
- 監視用, 三相電気回路用, 単相電気回路用
- 測定
- 高調波, 電源, 電圧, エネルギー
- 設定
- DINレール
- その他の特徴
- RS485
詳細
製品概要
主要な計測項目と機能
通信、入出力およびファームウェア
機械的仕様および適合性
技術仕様
- 単相/三相のエネルギートランスデューサ／アナライザで、残留電流（最大3つの単相負荷まで）の測定・監視機能を備えています。
- 外部のElectrex ECT形電流変成器（別売）が必要です。例：PFAE000-01、PFAE000-02。
- 動作しきい値（残留電流）：0.03 A〜5 A、プログラム可能。
主要な計測項目と機能
- 電圧・電流のTHD（全高調波歪）測定。
- 中性線電流の測定。
- 最大/最小電圧検出。
- 最大電力および最大電流検出。
- 相ごとの有効エネルギー測定。
- 相順情報はModbusレジスタで取得可能。
- 監視対象負荷の稼働時間カウンタ×4。
- 校正／ステータス表示用LED ×1。
通信、入出力およびファームウェア
- RS485インターフェース（Modbusプロトコル）。
- 独立コモンを持つ2入力、2出力のデジタルI/O（予備警報・警報用途）。
- ファームウェアはリモートで更新可能。
機械的仕様および適合性
- サイズ：DINレール4モジュール。
- 電源：230-240 Vac。
- 適合規格：EN 50470-1、EN 50470-3。
- 保護用機器または救命装置としては使用できません。
技術仕様
- 製品コード：PFA74D1-D2-B。
- 製品タイプ：単相/三相エネルギートランスデューサ/アナライザ（残留電流監視、最大3単相負荷）。
- 必要な外部CT：Electrex ECT（別売）、例：PFAE000-01、PFAE000-02。
- プログラム可能な残留電流しきい値：0.03 A ÷ 5 A。
- 測定項目：電圧・電流のTHD、中性線電流、Vmax、Vmin、最大出力、最大電流、相ごとの有効エネルギー。
- 相順：Modbusレジスタにて取得可能。
- カウンタ：監視負荷用稼働時間カウンタ×4。
- 表示：校正／ステータス用LED ×1。
- インターフェース：RS485（Modbus）、2デジタル入力、2デジタル出力（独立コモン）。
- ファームウェア：リモート更新対応。
- サイズ：DINモジュール4分。
- 電源：230-240 Vac。
- 規格：EN 50470-1、EN 50470-3。
