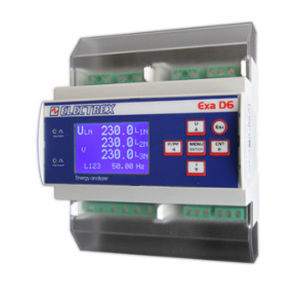

監視用分析器 PFAE6M1-0A EXA MID D6

電気回路網用電源電圧

概要
低電圧測定用のエネルギーアナライザ。EN 50470-1、EN 50470-3、およびMID（適合評価モジュールBおよびF）に準拠。精度：クラス1（EN 62053-21）、クラスB（EN 50470-3）。過酷な環境での使用に適合。バックライト付きグラフィックLCD表示。DINレール取付、6モジュール。電源 85 ÷ 440 Vac。

主な機能と特徴

• 各相の有効電力量を測定
• 電圧および電流のTHDを測定
• 中性線電流を測定
• 最大・最小電圧を記録
• 最大電流および最大電力を記録
• 1分間の移動ウィンドウによる平均有効・無効電力
• 監視負荷の稼働時間カウンタ（内部アラームによりEnergy Brainソフトウェアで有効化可能）
• RS485通信インターフェース
• 較正用LED 2個

技術仕様

• 製品コード：Cod. PFAE6M1-0A
• 型名：EXA MID D6
• 精度：クラス1（EN 62053-21）；クラスB（EN 50470-3）
• 規格：EN 50470-1、EN 50470-3、MID（モジュールBおよびF）
• 電源：85 ÷ 440 Vac（相間）
• 表示：バックライト付きグラフィックLCD
• インターフェース：RS485
• 取付：DINレール、6モジュール
• 計測項目：各相の有効電力量；THD（電圧・電流）；中性線電流；最大/最小電圧；最大電流；最大電力
• 較正：較正用LED 2個
• 環境：過酷な環境に適合

ダウンロード
製品ページからデータシートおよび設置手順（PDF）をダウンロードできます。
