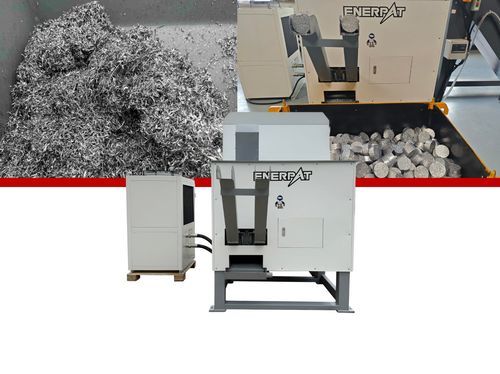

金属チップ煉瓦製造機 BM-D1090

チップ廃棄物用油圧

簡要説明
ENERPAT BM-Dシリーズの切粉ブリケットプレス（モデル BM-D1090）は、金属スクラップ（鋼、アルミニウム、銅、チタン等）の効率的な処理を目的とした専用設備です。2つのプレスヘッドが同期して稼働し、サイクル時間を大幅に短縮します。サーボ制御システムと高精度成形ダイにより、φ90mmの均一で重量の安定したブリケットを生成します。装置は全自動で稼働し、切削液を分離して密閉ブリケットを得るため、環境性能が改善され、リサイクル材の再販価値が向上します。

主な機能

• ダブルプレスユニット — 同期動作によりサイクル短縮。
• φ90mmの均一なブリケット生成 — 積み重ねや保管スペースの節約に有利。
• 切削液の分離・回収 — 高いオイル回収率（ページ上で最大95%と記載）。
• PLC制御による自動運転で、稼働時間・電流・温度などのパラメータ監視と自動アラームを実装。
• 機械工業や自動車産業での金属廃材処理に適用。
• 経済的利点：ページでは鉄切粉の例で1トン当たり2,000〜3,000元の上乗せ可能性、回収率向上によりスクラップ価値が10〜30%増加すると記載。

動作原理

• 搬送と供給：切粉は供給コンベアを介してブリケットチャンネルに投入されます。
• 二重スクリュー供給：横型・縦型の二重スクリューを備え、圧縮室への均一な供給を実現。
• 油圧圧縮：油圧と電子制御を組み合わせたシステムが切粉を成形し、完成したブリケットを自動排出します。

材料試験と適用材料
本装置は各種切粉（合金、鉄切粉、アルミ切粉、銅切粉等）で試験され、ブリケット化と液体分離の有効性が確認されています。

主な利点（詳細）

• 供給装置：強制かつ安定した供給を行う縦型スクリュー；架橋を防ぐ横型スクリューにより強力な二重供給を実現。
• 成形ダイのカスタム設計：高硬度・高密度のダイにより均一で高密度のブリケットを生成；ダイサイズは受注に応じて調整可能。
• 冷却システム：24/7連続運転に対応した産業用冷却、固定温度設定または室温同期のオプションあり。
• 油圧システム：長寿命の油圧シリンダ（保証耐用年数はページ参照）；耐久性確保のためRexroth、Parker等のブランド部品を使用。
• PLC制御システム：Siemens/SchneiderのPLCによるリアルタイム監視、パラメータのインテリジェント設定、自動アラームで保守を容易化。

追加情報
本プレスは漏れのない密閉ブリケットを生成し、環境検査を大幅に簡素化し、油の汚染を低減します。高いオイル回収率（最大95%）が示されています。

技術仕様

• モデル: BM-D1090
• プレス力（トン）: 100
• ブリケット直径（mm）: 90
• モーター: 11 kW（表の仕様）。注：説明文中に15 kWモーターの記載もあります。
• システム圧力: 25 MPa
• 機械寸法（mm）: 2920 × 1380 × 2150
• 機械重量: 3000 kg
• 動作モード: 全自動
