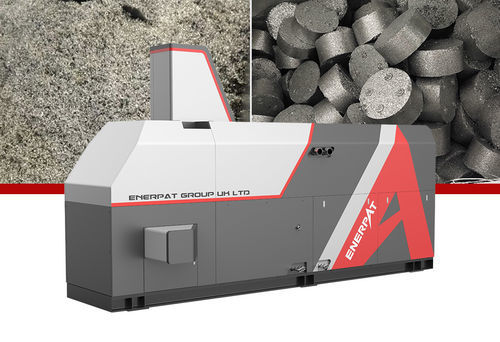

金属チップ煉瓦製造機 BM-C

チップ廃棄物用油圧

概要
ENERPATのアルミニウムブリケットプレスは、緩い、油分を含む、または湿ったアルミニウムの切りくずや削り屑をコンパクトで乾燥した積み重ね可能なブリケットに変換します。BMシリーズは圧縮力315〜5000 t、能力はモデルにより約1〜120 t/h。用途例：機械加工工場、CNC旋盤・フライス、鋳造所、リサイクルライン。

主な特徴

• 二重オーガ（スクリュー）給餌 — 安定供給、詰まり防止
  • 長手方向オーガで安定した搬送
  • 横方向オーガでブリッジ防止と連続供給を実現
• 高速油圧システム
  • カートリッジバルブブロック、錐型H型接続で低漏れ・高流量
• 一体型油圧シリンダ
  • Baosteel製丸鋼シリンダで長寿命・高密封性
  • 油圧部品はRexrothおよびParkerを採用
• 工業用チラーシステム
  • 24時間連続稼働に対応
  • 固定温度モードまたは周囲温度追従モードを選択可能
• インテリジェントPLC制御（Siemens/Schneider）
  • 圧力・温度・運転時間のリアルタイム監視
  • タッチスクリーンによるワンタッチ操作、自動診断・アラーム機能

動作原理
切りくずをブリケット入口へ搬送し、油圧で圧縮してブリケットを成形します。主な工程：

• 搬送・供給 — チップコンベヤが材料をブリケット機の入口へ供給します。
• 二重オーガ給餌 — 水平・横方向のオーガが均一で連続した給餌を確保し、ブリッジを防止します。
• 油圧圧縮 — 高圧油圧で材料を圧縮し、完成ブリケットを排出して積み重ね・取り扱いします。

仕様表
Model | BM-3114 | BM-4015 | BM-6320 | BM-8024 | BM-10028 | BM-12531
圧縮力 (t) | 315 | 400 | 630 | 800 | 1000 | 1250
ベール直径 (mm) | 140 | 150 | 200 | 240 | 280 | 310
主電動機出力 (kW) | 22 | 30 | 135 | 45×3 | 75×2 | 75×3
システム圧力 (MPa) | 25 | 25 | 25 | 25 | 25 | 25
運転モード | 全自動 | 全自動 | 全自動 | 全自動 | 全自動 | 全自動

Model | BM-16035 | BM-20040 | BM-25045 | BM-30050 | BM-40058 | BM-50065
圧縮力 (t) | 1600 | 2000 | 2500 | 3000 | 4000 | 5000
ベール直径 (mm) | 350 | 400 | 450 | 500 | 580 | 650
主電動機出力 (kW) | 90×3 | 90×4 | 90×5 | 90×8 | 90×10 | 90×13
システム圧力 (MPa) | 25 | 25 | 25 | 25 | 25 | 25
運転モード | 全自動 | 全自動 | 全自動 | 全自動 | 全自動 | 全自動

材料適合性と試験
アルミニウムの切りくず、旋削くず、バリに適しており、鉄や銅など他の金属切りくずにも対応。材料試験で、緩い・油性の切りくずが密で乾いたブリケットに変換され、保管・輸送・溶解に適することを確認しています。

仕様 / 技術データ

• 表示例のモデル：BM-Cシリーズ
• ブランド：ENERPAT
• 圧縮力範囲：315–5000 t（モデル依存）
• 処理量：約1–120 t/h（モデル依存）
• ベール直径：モデルにより約140 mm〜650 mm
• 主電動機出力：モデルにより異なる（上表参照）
• システム圧力：通常25 MPa
• 運転モード：全自動
• 給餌：二重オーガ方式（長手＋横方向）
• 油圧：カートリッジ式バルブブロック、Rexroth/Parker製部品、Baosteel製シリンダ
• 制御：SiemensまたはSchneiderのPLCとタッチスクリーン、リアルタイム監視と自動診断
• 冷却：固定温度／周囲温度追従モード対応の工業用チラーで連続運転に対応
