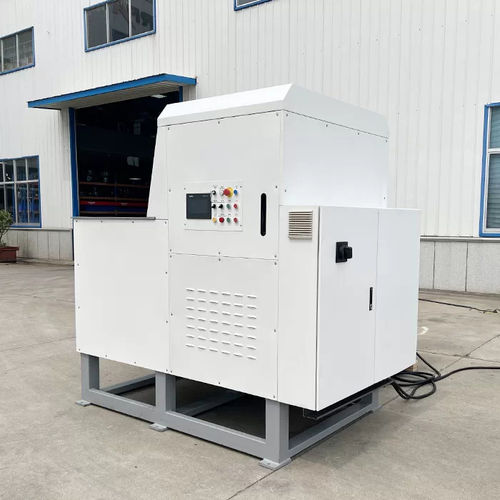

金属チップ煉瓦製造機 BM-D Series

チップ廃棄物用円柱形小型レンガ用

概要
BM-Dシリーズは各種金属スクラップを均一な円形ブリケットに効率的に成形します。操作は自動化されており、生産要件に応じた複数の油圧押圧力を選択できます。主な特徴は二重排出口構造で、圧縮と排出を同時に行えることです。左右の排出口が交互に稼働し、処理能力を大幅に向上させます。リサイクルにより切削液（油、潤滑剤、その他液体）を除去し、回収金属の価値を10%〜30%向上させ、高稼働顧客の投資回収を短縮します。

主な特徴

• 二重出力構造：2つの排出口が交互に動作し、実効時間当たりの生産量を倍増
• 押圧力オプション：100 t、160 t、200 t
• 約95%の切削液除去
• コンベヤ、破砕機、脱脂装置への統合が可能
• 油圧シリンダー5年保証
• 高位置の排出口による自動運転・直接袋詰め対応

動作原理
材料は水平スクリューコンベヤで供給され、攪拌棒が金属の詰まりを防ぎ、スパイラルが材料を予圧室へ滑らかに供給します。次に一体型油圧シリンダが主ロッドを駆動して型に向け高圧で圧縮します。最後に圧縮後、ブリケットは自動的に押し出されます。高位置の排出口により直接袋詰めが可能で二次取り扱いを減らします。

データシート
モデル
BM-D1090 | BM-D1612 | BM-D2013
押圧力 (t)
100 t | 160 t | 200 t
ブリケット直径 (mm)
90 mm | 120 mm | 130 mm
主電動機出力 (kW)
15 kW | 30 kW | 30 kW
システム圧力 (MPa)
25 | 25 | 25
機械寸法 (mm / inch)
2920×1380×2150 (115×54×85") | 4250×1740×2730 (167×69×107") | 4360×1870×2880 (172×74×113")
機械重量 (kg)
3000 kg | 4000 kg | 5000 kg
運転モード
自動 | 自動 | 自動

油圧・電気システム
Baosteel製一体型油圧シリンダを装備し、油漏れを低減して耐用年数を延長します。産業用冷却装置が油温を調整し、24時間連続運転を可能にします。SiemensまたはSchneiderのPLC制御とタッチスクリーンによりリアルタイム監視と簡単な操作を実現。15〜30 kWの強化モーターは消費電力をわずかに増加させる一方、一出力モデルに比べて生産量を倍増します。

用途と処理能力
アルミニウムの削りくず、鋼の切り屑、鉄、銅および類似の金属廃材を高密度ブリケットに圧縮し、取り扱い、積載、輸送を容易にする用途に適します。例：BM-D1612はアルミ削りくずを約500 kg/h処理可能で、一出力ユニットに比べ約100%の改善です。

仕様

• シリーズ：BM-D Series
• 対応モデル：BM-D1090, BM-D1612, BM-D2013
• 押圧力：100 t / 160 t / 200 t
• ブリケット直径：90 mm / 120 mm / 130 mm
• 主電動機出力：15 kW (BM-D1090), 30 kW (BM-D1612, BM-D2013)
• システム圧力：25 MPa
• 機械寸法 (mm)：2920×1380×2150 • 4250×1740×2730 • 4360×1870×2880
• 機械重量：3000 kg • 4000 kg • 5000 kg
• 運転モード：自動
• 切削液除去効率：約95%
• 油圧シリンダ保証：5年
• オプション統合：コンベヤ、破砕機、脱脂機、カスタム自動供給/梱包
