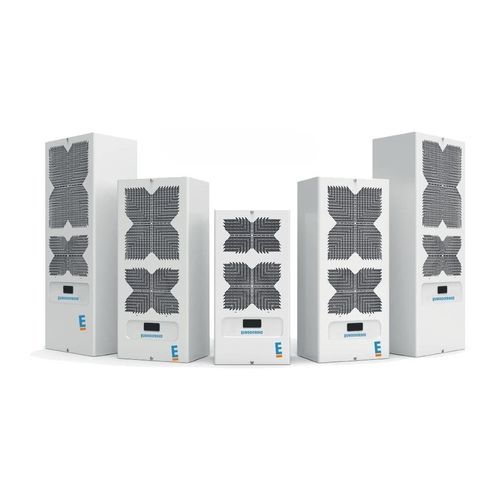

サイドマウント電気キャビネット用エアコン CLX series

壁取り付け式電気通信設備用情報処理施設用

概要
キャビネットおよび設備室向けの側面取り付け型空調ユニット（クーラー）。

主な特長：

• 標準的な側面取り付け型クーラー、当社のベストセラーの一つ
• 非常に取り付けが容易（屋内または屋外）
• 運用・保守が簡素化
• 一部モデルは常時在庫で迅速な供給が可能

標準装備

• キャビネット／室外壁への簡単取り付け
• キャピラリ膨張式
• 表示付き電子サーモスタット（ドア接点管理対応）
• 凝縮器の防汚処理
• 凝縮水排水のクイック接続
• 凝縮水の再蒸発機能（CLX08以降）
• IP55 相当の密閉キャビネット取付用ガスケット
• 人間工学に基づいたマグネット式金属エアフィルター
• コネクタによる電気接続
• 簡素化された切欠きテンプレート
• 塗装色 RAL7035
• 完全なドキュメント
• 標準保証 18か月（特別合意を除く）

オプション・バリエーション

• EXTT バージョン（屋外設置用）
• 半埋め込み設置
• 特定電圧・周波数対応（例：両相 400/460-2-50/60、単相 115-1-50/60…）
• UL 認証
• 指定 RAL 色塗装
• ステンレスカバー
• 加熱抵抗（ヒータ）

技術仕様（モデル別概要表）
モデル: CLX04 CAI | CLX06 CAI | CLX08 CAI | CLX10 CAI | CLX12 CAI | CLX16 CAI
EXTT バージョン利用可?: – | はい | はい | はい | はい | はい
電源 - 種類: 全モデル単相
V-Hz: 全モデル 230-1-50/60
冷却能力 A35/A35 (W): 380 | 720 | 880 | 1000 | 1250 | 1600
冷却能力 A35/A50 (W): 240 | 555 | 705 | 760 | 930 | 1100
消費電力 A35/A35 (W): 240 | 380 | 450 | 500 | 590 | 720
冷媒: 全モデル R134a
定格 / 最大電流 (A): 1.5 / 8.6 | 2.3 / 10.9 | 2.4 / 12.9 | 3 / 13.1 | 3.2 / 17.1 | 3.8 / 16.2
ライン保護 (A): 4 | 6 | 6 | 6 | 6 | 6
防護等級 (IP): 全モデル IP55
キャビネット風量 (m3/h): 165 | 305 | 325 | 540 | 540 | 540
使用周囲温度 最小 / 最大 (°C): -20 / +55 [+50**] 全モデル共通
騒音レベル dB(A): 60 | 65 | 65 | 65 | 65 | 65
寸法 H x W x D (mm): H: 460 | 640 | 640 | 783 | 1000 | 1000 • W: 280 | 316 | 316 | 348 | 400 | 400 • D: 200 | 240 | 240 | 220 | 250 | 250
重量 (kg): 17 | 24 | 25 | 27 | 41 | 41

モデル: CLX20 CAI | CLX20 TAI | CLX30 CAI | CLX30 TAI | CLX40 CAI | CLX40 TAI | CLX60 TAI
EXTT バージョン利用可?: 列挙された全モデルで可
電源 - 種類: モデルにより単相 / 三相（モデル参照）
V-Hz: 230-1-50/60 または 400-3-50 / 460-3-60（バリアントに依存）
冷却能力 A35/A35 (W): 2000 | 2000 | 3000 | 3000 | 3850 | 3850 | 5400
冷却能力 A35/A50 (W): 1500 | 1500 | 2210 | 2210 | 2650 | 2650 | 4200
消費電力 A35/A35 (W): 990 | 870 | 1190 | 1140 | 1670 | 1580 | 1950
冷媒: 全モデル R134a
定格 / 最大電流 (A): 4.8 / 21.8 | 1.6 / 12 | 5.2 / 35 | 2.4 / 20 | 7.8 / 37 | 3.1 / 16 | 3.7 / 32
ライン保護 (A): 10 | 4 | 10 | 6 | 16 | 6 | 8
防護等級 (IP): 全モデル IP55
キャビネット風量 (m3/h): 885 | 885 | 1500 | 1500 | 1500 | 1500 | 1500
使用周囲温度 最小 / 最大 (°C): -20 / +55 [+50**] 全モデル共通
騒音レベル dB(A): 65 | 65 | 70 | 70 | 70 | 70 | 72
寸法 H x W x D (mm): H: 1000 | 1000 | 1270 | 1270 | 1270 | 1270 | 1600 • W: 400 | 400 | 500 | 500 | 500 | 500 | 500 • D: 250 | 250 | 336 | 336 | 336 | 336 | 400
重量 (kg): 42 | 44 | 66 | 70 | 70 | 74 | 104

注意
• EXTT バージョン = 屋外設置用に構成された機器。 • 一部モデルについて 60 Hz 時の値を括弧内に表示。 • 契約上のデータではなく、バリアントやオプションにより値は確認が必要です。

仕様 / 技術特性

• シリーズ: CLX（側面取り付け型クーラー）
• メーカー・ブランド: n'Vent (ex-Texa) - gamme distribuée par Eurodifroid
• 冷媒: R134a
• 保護等級: IP55
• 使用周囲温度: -20 °C ～ +55 °C（該当する場合、60 Hz 時の値 [+50] を表示）
• 騒音レベルはモデルにより表示（モデルにより 60 ～ 72 dB(A)）
• 電源: モデル・バリアントにより単相または三相（230-1-50/60；400-3-50 / 460-3-60）
• 利用可能なオプション: EXTT バージョン、半埋め込み、UL 認証、特定 RAL 塗装、ステンレスカバー、加熱抵抗、特定電圧/周波数
• アクセス性と保守性: 人間工学的なマグネットフィルター、フィルターへの迅速アクセス、切欠きテンプレートの簡素化
• 標準保証: 18か月（特別合意がある場合を除く）
