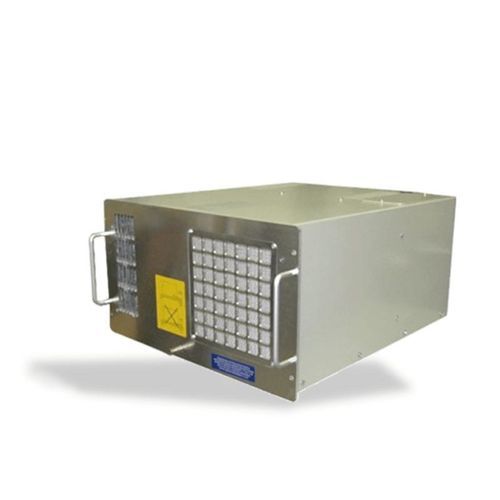

ラックマウント電気キャビネット用エアコン KCN

コンパクト電気通信設備用情報処理施設用

プレゼンテーション
19インチラックおよび技術用キャビネット向けのアクティブ型空調装置で、キャビネット下部（高さ6U）に取り付ける設計です。高圧遠心ファンによりキャビネット内部の空気を効率的に循環させます。

主な特長

• 設置が簡単（標準19インチラック取付）
• 低騒音運転（ファン・コンデンサの回転速度可変）
• コンパクト設計

標準装備

• 調整可能な機械式サーモスタット（工場出荷時+35°C）
• 凍結防止サーモスタット
• 着脱が容易な金属製エアフィルター
• 電源ケーブル2.5 m
• 凝縮水排水
• 取り出し用ハンドル付きアルミ製フロントパネル
• 塗装 RAL 7032
• 完全なドキュメント
• 保証18か月（特別合意を除く）

オプションおよびバリエーション

• 標準以外の電圧・周波数（3相は不可）
• 動作環境温度が+20°C未満の用途向け装備
• 目詰まり及び/または高温保護、無電圧接点出力
• 短周期防止タイマー
• ステンレス製フロントパネル
• 別のRAL塗装色指定

補足情報
KCNシリーズは19インチキャビネット下部（高さ6U）への組み込みを想定しています。高圧遠心ファンによりキャビネット内全体の空気循環が得られます。主な性能：冷凍能力1450 W（内部+35°C／周囲+35°C時）、回転速度可変による静音動作、コンパクトな設計、デジタル表示付き電子サーモスタットによる温度安定性。

表（KCN 15抜粋）
KCN 15
電源 — 種類: 単相
V-Hz: 230-1-50/60
冷凍能力 A35A35（内部+35°C、周囲+35°C）: 1450 [1522*] W
冷凍能力 A35A50（内部+35°C、周囲+50°C）: 1087 [1522*] W
消費電力 A35A35（内部+35°C、周囲+35°C）: 785 [924*] W
冷媒 — 種類: R134a
電流（定格 / 最大）: 4.0 [4.8*] A / 16.2 [16.4*] A
回路保護: 6 A
電気接続: 未通知
内部/外部保護等級: IP54 / IP34
定格風量: 未通知
使用周囲温度 最低 / 最高: +20 / +55 °C
制御温度範囲 最低 / 最高: 未通知
騒音レベル: 67 dB(A)
寸法 H x W x D (mm): 266 x 483 x 550
質量: 38 kg
* 60Hz時の値 — 契約上の数値ではありません

仕様 / 技術データ

• 品番 / シリーズ: KCN（シリーズ）
• 表に示したモデル: KCN 15
• 電源: 単相 230 V - 50/60 Hz
• 冷凍能力 (A35/A35): 1450 W（60Hz時 1522* W）
• 冷凍能力 (A35/A50): 1087 W（60Hz時 1522* W）
• 消費電力 (A35/A35): 785 W（60Hz時 924* W）
• 冷媒: R134a
• 電流 (定格/最大): 4.0 A / 16.2 A
• 回路保護: 6 A
• 電気接続: 未通知
• 保護等級: 内部 IP54 / 外部 IP34
• 使用周囲温度範囲: +20 °C ～ +55 °C
• 騒音レベル: 67 dB(A)
• 寸法 (H x W x D): 266 x 483 x 550 mm
• 質量: 38 kg
• キャビネット組込み高さ: 6 U（下部取り付け）
• 取付: 19インチラック
• 利用可能なオプション: ステンレスフロント、代替RAL塗装、目詰まり/高温保護、短周期防止タイマー、特殊電圧/周波数（3相不可）、+20°C未満環境用装備
